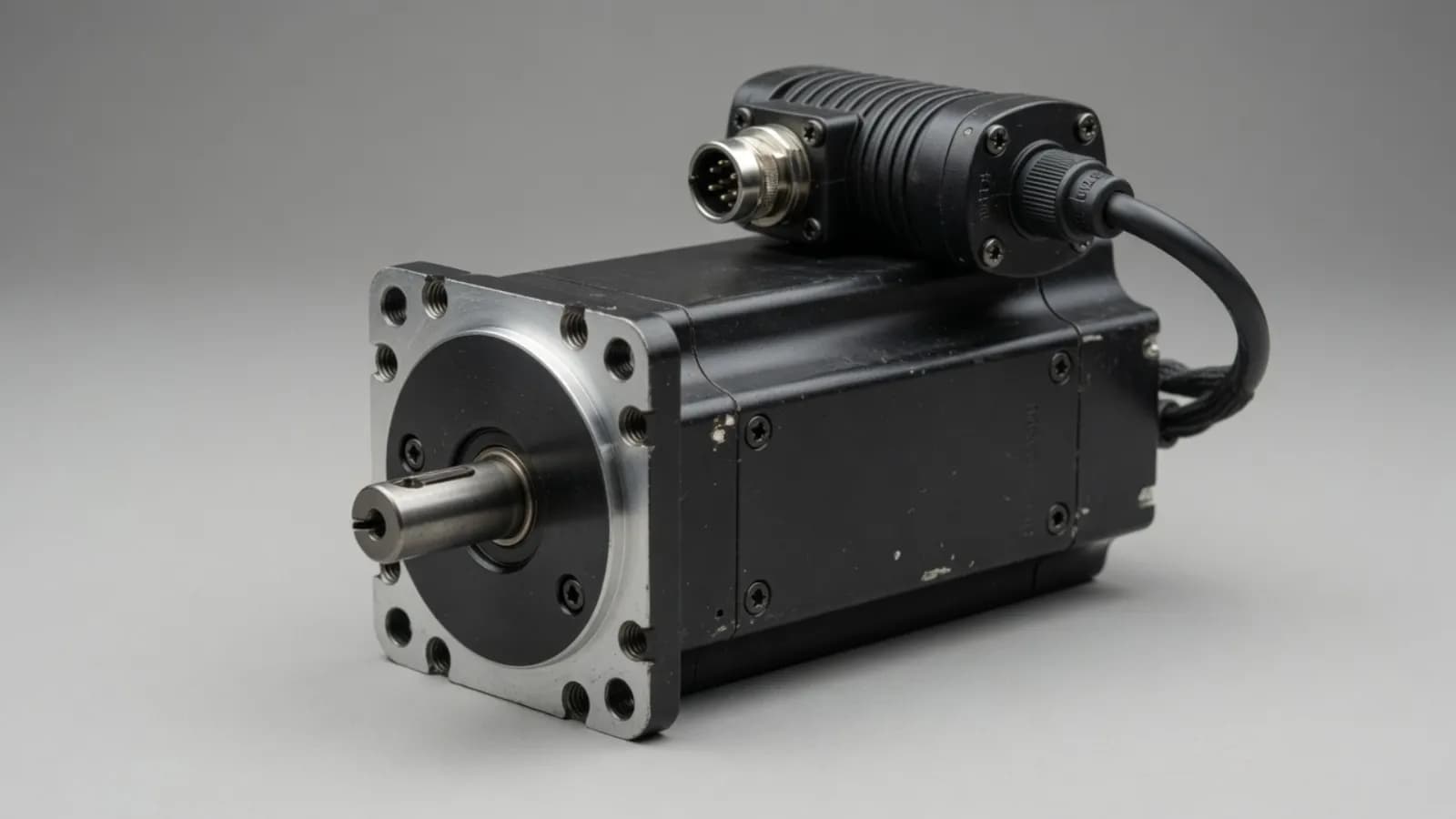

سروو موتور CNC چیست؟ فیدبک و کنترل موقعیت محور
سروو موتور CNC در مجموعه کنترل حرکت ماشین‌ابزار، فرمان حرکت محور را اجرا می‌کند. موضوع اصلی در CNC فقط چرخیدن موتور نیست، بلکه ارتباط موتور با کنترلر، درایو، فیدبک و مکانیزم محور است. این ارتباط تعیین می‌کند موقعیتی که سیستم اندازه می‌گیرد مربوط به شفت موتور باشد یا مستقیماً به محور ماشین.
برای آشنایی با تعریف عمومی، اجزا و اصل حلقه بسته، ابتدا مقاله سروو موتور چیست را بخوانید. در این مطلب، معماری سیستم در ماشین CNC، محل اندازه‌گیری و مشخصاتی را بررسی می‌کنیم که شناخت آن‌ها برای فهم تجهیزات محور لازم است.
سروو در معماری کنترل حرکت CNC
کنترلر CNC حرکت موردنیاز را از برنامه ماشین‌کاری تعیین می‌کند. درایو، موتور را مطابق رابط فرمان و تنظیمات سیستم کنترل می‌کند. بازخورد موتور و در بعضی معماری‌ها بازخورد مستقیم محور، اطلاعات حرکت را به سیستم برمی‌گردانند. محل اجرای حلقه‌های کنترل به معماری کنترلر و درایو بستگی دارد.
در یک محور با موتور دورانی، حرکت می‌تواند از طریق کوپلینگ و بال‌اسکرو به جابه‌جایی میز یا مجموعه ابزار تبدیل شود. در محور دارای موتور خطی، انتقال حرکت متفاوت است. بنابراین مدل موتور را باید همراه با ساختار همان محور شناخت، نه جدا از مکانیزم دستگاه.
نقش هر محور در ماشین، از جمله محورهای تغذیه، اسپیندل و تارت، در مقاله کاربرد سروو موتور در CNC توضیح داده شده است.
فیدبک موتور با اندازه‌گیری مستقیم محور چه فرقی دارد؟
انکودر موتور، چرخش موتور را اندازه می‌گیرد. اگر موقعیت خطی محور از همین چرخش و نسبت انتقال محاسبه شود، سیستم جابه‌جایی را از مسیر مکانیکی استنتاج می‌کند. در این حالت، خطای انتقال مکانیکی لزوماً در همان محل اندازه‌گیری دیده نمی‌شود.
| معماری موقعیت‌دهی محور | محل اندازه‌گیری | نکته اصلی |
|---|---|---|
| نیمه‌بسته یا Semi-closed loop | انکودر دورانی موتور | موقعیت محور با استفاده از حرکت موتور و نسبت انتقال محاسبه می‌شود. |
| بسته با سنجش مستقیم محور | خط‌کش روی محور خطی یا انکودر زاویه روی محور دورانی | موقعیت خود محور وارد حلقه موقعیت می‌شود. |
«نیمه‌بسته» در این بحث به محل بسته شدن حلقه موقعیت محور اشاره دارد. به معنی نبود بازخورد برای موتور نیست. این تفاوت کمک می‌کند سروو موتور دارای انکودر را با ماشینی که موقعیت میز را مستقیماً می‌سنجد یکسان ندانیم.
طبق توضیح HEIDENHAIN، در اندازه‌گیری از روی موتور، تغییرات مکانیزم انتقال بر اثر دما یا فرسودگی می‌توانند در خطای موقعیت اثر بگذارند. خط‌کش مستقیم، موقعیت میز را در محل دیگری اندازه می‌گیرد. با این حال، اندازه‌گیری مستقیم هم جای طراحی مکانیکی درست و تنظیم مناسب کنترل را نمی‌گیرد.
موتور محور تغذیه و موتور اسپیندل
موتور محور تغذیه با نیاز حرکت محور انتخاب می‌شود. موتور اسپیندل برای وظیفه محور اصلی و محدوده کاری آن در نظر گرفته می‌شود. توان درج‌شده روی پلاک، به‌تنهایی برای برابر دانستن این دو کافی نیست.
در تجهیزات زیمنس، نام خانواده موتور را باید از نام درایو جدا خواند. برای بررسی نقش و تفاوت خانواده‌های 1FL6، 1FK7 و 1PH8، به مقایسه خانواده‌های موتور زیمنس مراجعه کنید. تعلق دو قطعه به یک برند، مجوز جایگزینی آن‌ها روی یک محور نیست.
برای شناخت سروو موجود روی دستگاه چه اطلاعاتی لازم است؟
ثبت مشخصات موتور و تجهیزات متصل به آن، از اتکا به نام‌هایی مثل «سروو CNC» یا «موتور چند کیلووات» دقیق‌تر است. اطلاعات زیر برای بررسی فنی اولیه مفیدند.
- شماره فنی کامل موتور و مدل درایو متصل به آن
- نوع فیدبک موتور و وجود یا نبود سنجش مستقیم محور
- گشتاور، سرعت و مشخصات نامی درج‌شده در مستندات همان مدل
- ابعاد نصب، فلنج، شفت و مکانیزم انتقال حرکت
- وجود ترمز نگهدارنده و شرایط بار محور
ترمز نگهدارنده برای نگه داشتن بار در شرایط تعریف‌شده سازنده است و نباید با تجهیز جذب انرژی هنگام کاهش سرعت یکی گرفته شود. در محورهایی با بار گرانشی، طرح نگهداری بار و مدار کنترل ترمز باید بر اساس مستندات ماشین بررسی شود.
برای تصمیم تأمین و جایگزینی، مطلب راهنمای خرید سروو موتور CNC را ببینید. مدل‌ها و مسیر استعلام برای خرید سروو موتور زیمنس در صفحه اختصاصی آن قرار دارند.

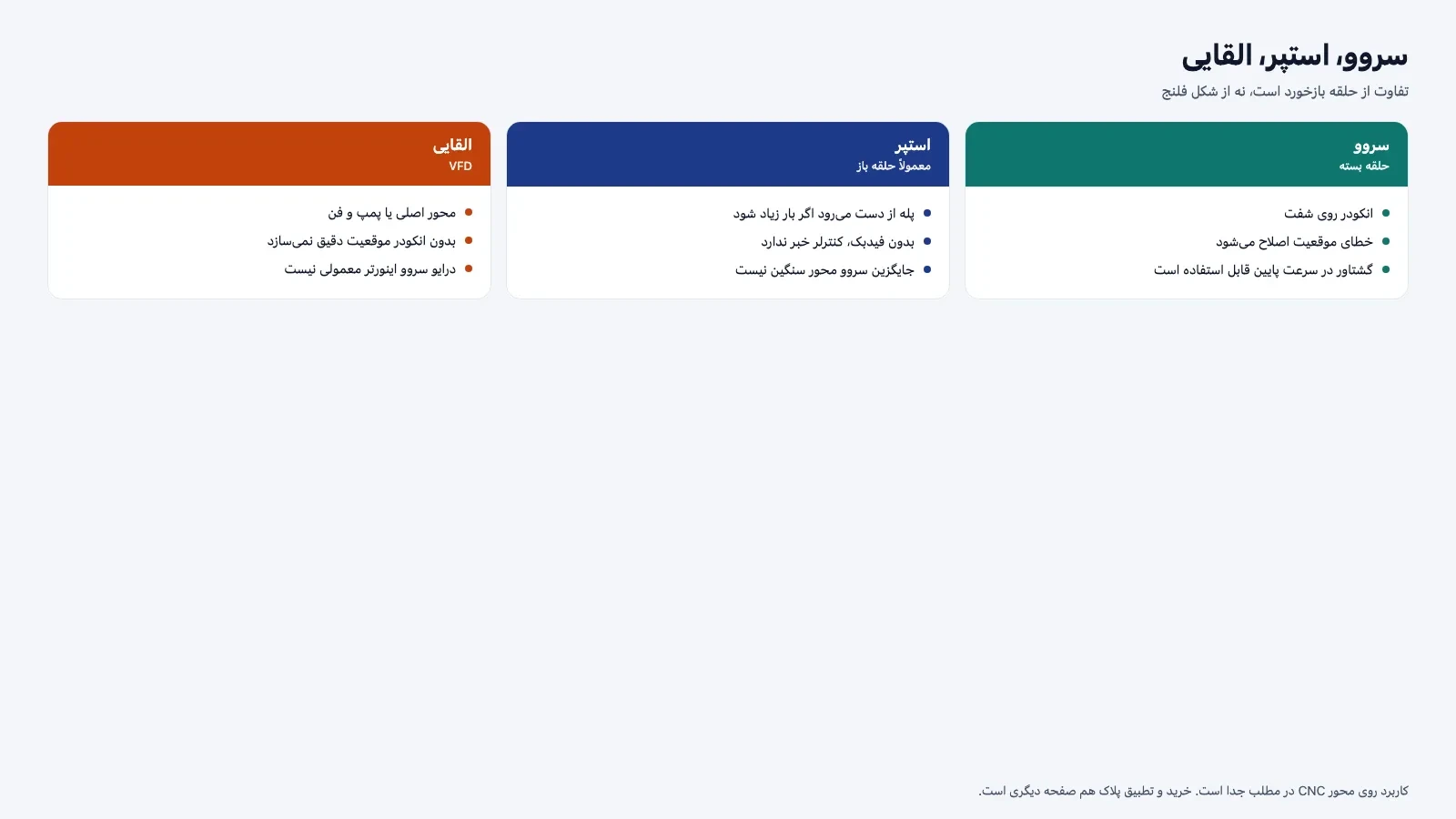

مرز مقایسه سروو با استپر در CNC
پرسش درست این است که سیستم محرک با بار و نیاز حرکتی همان ماشین سازگار است یا خیر. برچسب سروو یا استپر به‌تنهایی دقت قطعه نهایی را تضمین نمی‌کند. برای مقایسه عملکرد و انتخاب میان این دو، مقاله تفاوت استپر و سروو در CNC را بخوانید.
پرسش‌های متداول درباره سروو موتور CNC
آیا انکودر موتور همان موقعیت میز را اندازه می‌گیرد؟
انکودر موتور زاویه موتور را اندازه می‌گیرد. تبدیل آن به موقعیت میز به مکانیزم انتقال وابسته است. اندازه‌گیری مستقیم میز با خط‌کش، معماری متفاوتی برای حلقه موقعیت ایجاد می‌کند.
آیا محور نیمه‌بسته، سروو بدون فیدبک دارد؟
خیر. این اصطلاح به استفاده از فیدبک موتور برای محاسبه موقعیت محور اشاره دارد. موتور می‌تواند همچنان بازخورد و کنترل سروو داشته باشد.
آیا می‌توان موتور اسپیندل را جای موتور تغذیه گذاشت؟
جایگزینی از روی توان یا ظاهر قابل تأیید نیست. نقش محور، مشخصات موتور، درایو، فیدبک و نصب باید برای همان ماشین بررسی شوند.
برای استعلام موتور جایگزین چه چیزی بفرستیم؟
تصویر خوانای پلاک موتور، شماره فنی کامل، مدل درایو و اطلاعات محور را آماده کنید. این اطلاعات برای شروع تطبیق مفیدند و انتخاب نهایی به بررسی سازگاری نیاز دارد.
