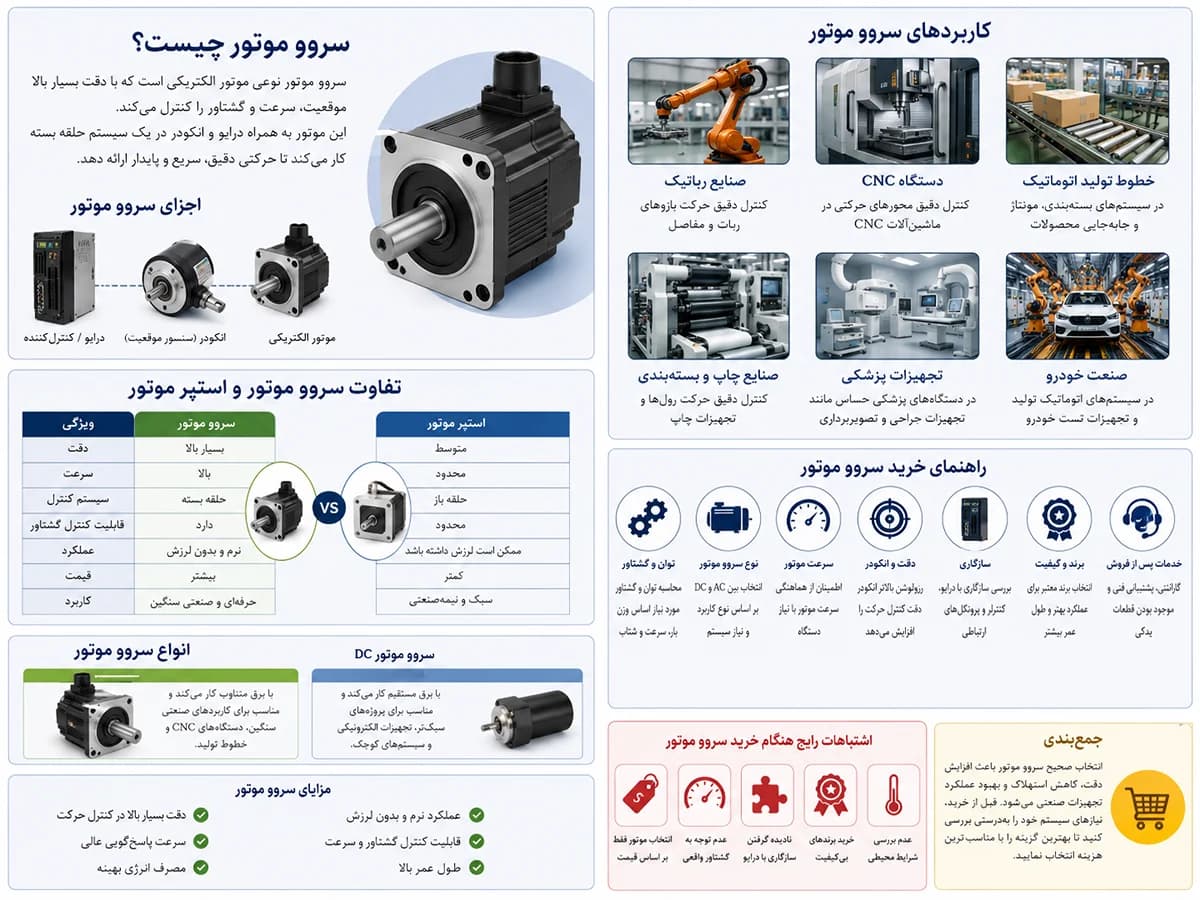

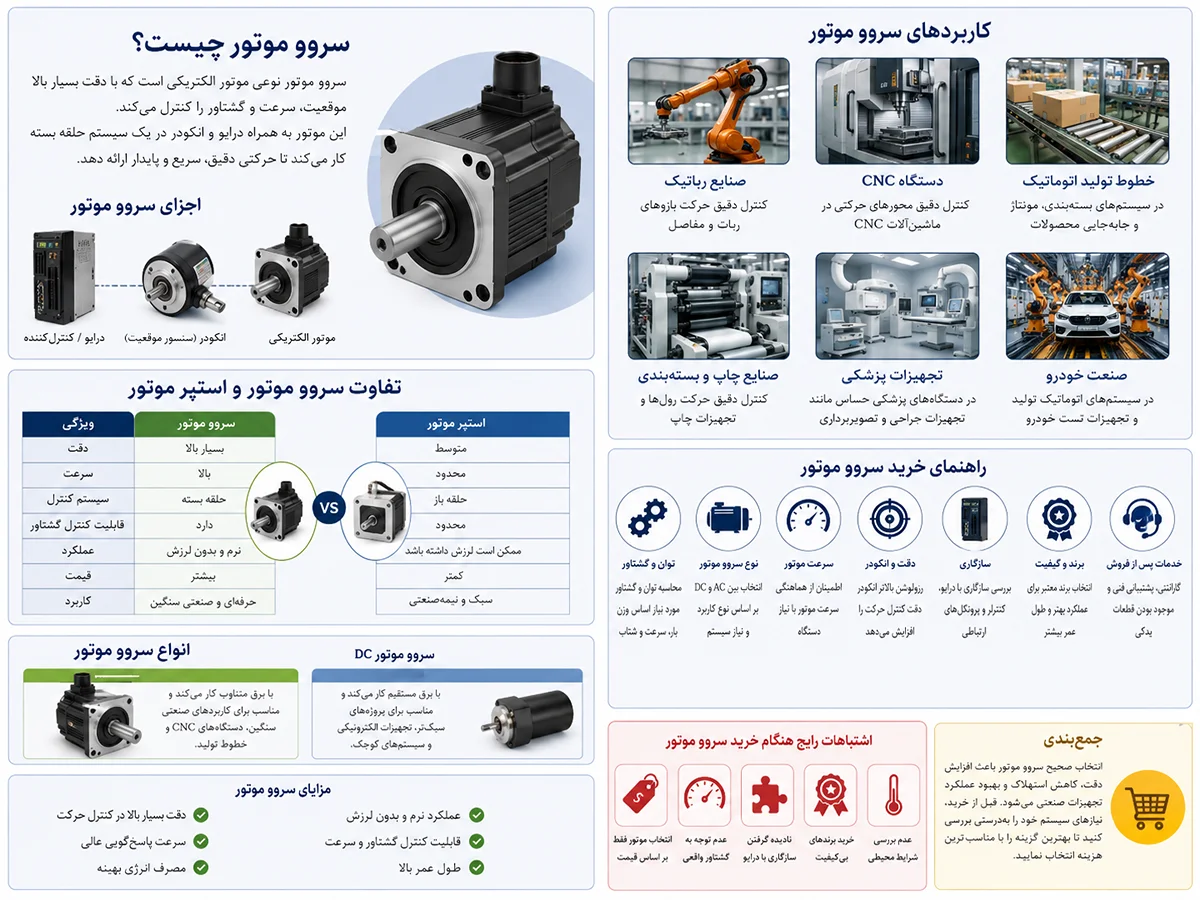

سروو موتور چیست؟ اجزا، نحوه کار و کاربردها
سروو موتور موتوری است که در یک سیستم کنترل بازخورددار، حرکت را مطابق فرمان اجرا می‌کند. در این سیستم، موقعیت یا سرعت واقعی اندازه‌گیری و با مقدار درخواستی مقایسه می‌شود تا فرمان موتور متناسب با خطا اصلاح شود. به همین دلیل سروو برای حرکت‌هایی مناسب است که کنترل موقعیت، سرعت یا گشتاور در آن‌ها اهمیت دارد.
برای شناخت سروو، باید موتور را از مجموعه تجهیزات اطراف آن جدا کنیم. موتور حرکت می‌سازد، اما اجرای فرمان به درایو، فیدبک و کنترلر هم وابسته است. این تفاوت در رباتیک، بسته‌بندی و ماشین‌آلات صنعتی مشترک است. ویژگی‌های مخصوص ماشین‌ابزار را در مقاله سروو موتور CNC چیست بخوانید.
اجزای یک سیستم سروو
عبارت «سروو موتور» گاهی برای کل مجموعه به کار می‌رود، در حالی که هر بخش وظیفه مشخصی دارد. برای مثال، انکودر حرکت را اندازه می‌گیرد و درایو توان الکتریکی لازم برای اجرای فرمان را فراهم می‌کند.
| جزء | وظیفه |
|---|---|
| موتور | تبدیل توان الکتریکی به حرکت و انتقال آن به بار |
| سروو درایو | کنترل جریان موتور بر اساس فرمان و اطلاعات بازخورد |
| فیدبک | اندازه‌گیری حرکت، مثلاً با انکودر موقعیت شفت |
| کنترلر | تعیین حرکت مطلوب و هماهنگی آن با فرایند ماشین |
این وظایف الزاماً در چهار جعبه جدا اجرا نمی‌شوند. بسته به معماری دستگاه، بخشی از کنترل حرکت می‌تواند در درایو یا کنترلر قرار داشته باشد. کابل قدرت و کابل فیدبک نیز نقش متفاوتی دارند و یکی جای دیگری را نمی‌گیرد.
سروو موتور چگونه در حلقه بسته کار می‌کند؟
حلقه بسته یعنی سیستم از نتیجه حرکت خبر می‌گیرد. برای نمونه، در یک حرکت موقعیتی، فرمان تعیین می‌کند شفت به کجا برسد. فیدبک موقعیت واقعی را گزارش می‌کند و اختلاف این دو در تنظیم فرمان حرکت به کار می‌رود. این اندازه‌گیری و اصلاح در طول حرکت ادامه پیدا می‌کند.
- کنترلر مقدار مطلوب حرکت را تعیین می‌کند.
- درایو فرمان را دریافت و جریان مناسب موتور را کنترل می‌کند.
- موتور بار را حرکت می‌دهد و فیدبک وضعیت واقعی را گزارش می‌کند.
- سیستم کنترل، اختلاف فرمان و بازخورد را برای اصلاح حرکت به کار می‌برد.
فرض کنید یک مکانیزم باید در زاویه مشخصی توقف کند. اگر بار تغییر کند، صرفاً فرستادن یک فرمان ثابت لزوماً همان نتیجه قبلی را نمی‌دهد. بازخورد امکان واکنش به اختلاف حرکت را فراهم می‌کند. این مثال برای توضیح اصل کنترل است و دقت یا زمان پاسخ مشخصی را برای یک مدل تضمین نمی‌کند.
وجود فیدبک به معنی حذف تمام خطاها نیست. محدودیت جریان، تنظیمات کنترل، انعطاف مکانیکی و محل اندازه‌گیری بر نتیجه اثر دارند. اندازه‌گیری زاویه موتور هم الزاماً موقعیت واقعی بار پس از گیربکس یا پیچ انتقال را نشان نمی‌دهد.
تفاوت سروو موتور و سروو درایو چیست؟
موتور بخش تولیدکننده حرکت است. درایو بخش الکترونیکی کنترل توان است که به فرمان و بازخورد پاسخ می‌دهد. بنابراین انتخاب یک موتور با توان مناسب، بدون درایو و فیدبک سازگار، برای تشکیل سیستم سروو کافی نیست.
برای تطبیق این اجزا باید مشخصات موتور، ولتاژ و جریان، نوع فیدبک و رابط فرمان بررسی شوند. نام مشترک سازنده یا برابر بودن توان به‌تنهایی سازگاری را ثابت نمی‌کند. تعریف و وظایف بخش الکترونیکی را در مطلب سروو درایو چیست و چه کاربردهایی دارد دنبال کنید.
انواع سروو موتور و مشخصات مهم آن‌ها
سروو را می‌توان از نظر شکل حرکت به دورانی و خطی تقسیم کرد. موتور دورانی شفت را می‌چرخاند و حرکت آن ممکن است با یک مکانیزم به جابه‌جایی تبدیل شود. موتور خطی مستقیماً نیروی خطی ایجاد می‌کند. انتخاب میان این ساختارها به طراحی مکانیزم بستگی دارد.
در نام‌گذاری محصولات، اصطلاح‌های AC و DC نیز دیده می‌شوند. این نام‌ها به‌تنهایی معیار سبک یا سنگین بودن کاربرد نیستند. مشخصات موتور و درایو، شیوه تغذیه و عملکرد موردنیاز باید کنار هم خوانده شوند. از روی برق ورودی دستگاه نمی‌توان درباره تمام مشخصات موتور نتیجه گرفت.
- گشتاور و سرعت باید در محدوده کاری موردنیاز بررسی شوند، نه فقط در یک نقطه از کاتالوگ.
- اینرسی بار و روتور در شتاب‌گیری و پاسخ سیستم مؤثرند.
- نوع فیدبک باید با درایو سازگار باشد.
- شرایط نصب شامل ابعاد، فلنج، محیط کار و تجهیزات نگهدارنده بار است.
بالاتر بودن رزولوشن انکودر به‌تنهایی دقت نهایی ماشین را تعیین نمی‌کند. انتقال حرکت و محل سنجش نیز اهمیت دارند. برای بررسی تفاوت خانواده‌های مشخص، مقاله مقایسه خانواده‌های موتور زیمنس توضیح تخصصی‌تری دارد.
سروو موتور چه کاربردهایی دارد؟
سروو در فرایندهایی به کار می‌رود که اجرای حرکت باید با زمان‌بندی و موقعیت موردنیاز هماهنگ باشد. در ماشین بسته‌بندی، حرکت تغذیه و برش باید با فرایند هماهنگ شود. در تجهیزات جابه‌جایی، محور باید بار را به نقطه تعیین‌شده برساند. در رباتیک نیز کنترل حرکت مفاصل بخشی از اجرای مسیر است.
در CNC، موضوع به حرکت کنترل‌شده محورهای ماشین و هماهنگی آن‌ها با مسیر ابزار مربوط می‌شود. شرح محورهای تغذیه، اسپیندل و تارت در مقاله کاربرد سروو موتور در CNC آمده است.
تفاوت مهم سروو موتور با استپر موتور
استپر حرکت را به گام‌های مشخص تقسیم می‌کند و در بسیاری از سیستم‌ها بدون بازخورد موقعیت به کار می‌رود. سیستم سروو از بازخورد برای کنترل حرکت استفاده می‌کند. البته استپر حلقه بسته نیز وجود دارد، بنابراین دسته‌بندی «هر استپر حلقه باز است» دقیق نیست.
انتخاب فقط بر اساس عبارت «دقت بالاتر» نتیجه مناسبی نمی‌دهد. سرعت حرکت، منحنی گشتاور، بار، نیاز به تشخیص خطا و هزینه کل سیستم باید با هم مقایسه شوند. استپر هم می‌تواند برای موقعیت‌دهی دقیق مناسب باشد. مقایسه مفصل را در مقاله تفاوت استپر موتور و سروو موتور بخوانید.
از شناخت سروو تا انتخاب محصول
پس از مشخص شدن نوع حرکت و نیاز سیستم، می‌توانید مدل‌ها را در صفحه خرید سروو موتور صنعتی ببینید. برای خرید سروو موتور زیمنس نیز مدل‌ها و اطلاعات استعلام در صفحه اختصاصی آن قرار دارند. شماره فنی موتور و درایو فعلی و مشخصات بار، نقطه شروع بررسی سازگاری هستند.
پرسش‌های متداول
آیا سروو موتور به‌تنهایی قابل کنترل است؟
برای کار در یک سیستم سروو، موتور به تجهیزات کنترل و توان سازگار نیاز دارد. در محصولات یکپارچه ممکن است بعضی از این تجهیزات در همان مجموعه قرار گرفته باشند.
آیا سروو موتور فقط برای کنترل موقعیت است؟
خیر. بسته به قابلیت و تنظیمات سیستم، کنترل سرعت یا گشتاور نیز ممکن است. حالت کنترلی باید با نیاز ماشین و تجهیزات آن هماهنگ باشد.
آیا سروو موتور همیشه از استپر دقیق‌تر است؟
دقت نهایی به کل سیستم وابسته است. مقایسه باید برای بار، سرعت و مکانیزم مشخص انجام شود و فقط از نام موتور نمی‌توان نتیجه گرفت.
آیا توان یکسان به معنی قابلیت جایگزینی دو سروو است؟
خیر. نوع فیدبک، منحنی گشتاور و سرعت، ابعاد نصب و سازگاری با درایو نیز باید بررسی شوند.
