۲۴ محصول
سروو درایو S120 سامانه ماژولار SINAMICS است: Line Module، باس DC و Motor Module جدا، نه یک درایو جعبه‌ای تک‌محور. این تگ ۲۴ محصول دارد: ۱۲ شماره 6SL3120، یک 6SL3420 و بقیه عمدتاً 6SL3210-1SE به‌علاوه اجزای خط. ۱۵ قلم کارکرده و ۹ قلم نو است. موتور متناسب خانواده 1FK7 است. موجودی را استعلام کنید.
هاب کل درایوها سروو درایو زیمنس و موتورها سروو موتور زیمنس است. برندهای دیگر در دسته سروو درایو آمده‌اند. هماهنگی محور و کنترلر در مطلب هماهنگی کنترلر و سروو جدا شده است.
V90 یک درایو فشرده تک‌محور با موتور 1FL6 است. S120 چند محور را روی یک باس DC مشترک می‌گذارد. هر محور Motor Module خودش را دارد و کنترل از Control Unit می‌آید. ظاهر کتابی بعضی ماژول‌ها شبیه درایو فشرده است، ولی تعویض یک V90 با یک 6SL3120 انتخاب درستی نیست.
Line Module برق خط را به باس DC می‌دهد. Motor Module جریان را از همان باس می‌گیرد و به موتور می‌رساند. اگر فقط یک محور از کار افتاده، ابتدا همان Motor Module را با جریان نامی مقایسه کنید نه کل تابلو را. نمونه کارکرده کتابی 6SL3120-1TE21-8AA3 است.
کاتالوگ زیمنس 6SL3120 را Motor Module کتابی و 6SL3420 را فرم booksize compact معرفی می‌کند. برگ رسمی 6SL3120-1TE21-0AD0 آن را Single Motor Module، ورودی DC حدود ۶۰۰ ولت، خروجی ۳AC ۴۰۰ ولت، جریان نامی ۹٫۰ آمپر و توان نوعی ۴٫۸ کیلووات می‌داند. خانواده 1TE21-8 جریان ۱۸ آمپر و توان نوعی ۹٫۷ کیلووات دارد. 6SL3120-1TE13 کلاس ۳ آمپر و 6SL3120-1TE22-4 کلاس ۲۴ آمپر است.
6SL3420-1TE21-0AA0 طبق همان خانواده 1TE21-0 جریان نامی ۹ آمپر و توان نوعی ۴٫۸ کیلووات دارد. این ماژول گسترش محور روی S120 compact است، نه جایگزین V90.
6SL3210-1SE بلوک‌سایز است نه V90. صفحه محصول 6SL3210-1SE21-0UA0 آن را Power Module PM340 سامانه S120 با ورودی ۳۸۰ تا ۴۸۰ ولت معرفی می‌کند. نمونه کارکرده همین تگ 6SL3210-1SE21-0UA0 است. پیشوند 1SE را با 5FE/5FB/5DE یکی نگیرید.
دستورالعمل پیکربندی 1FK7 این موتورها را برای SINAMICS S120 می‌نویسد. کاتالوگ برای 1FK7083-2AF71 ماژول 6SL3120-1TE21-8 با جریان نامی ۱۸ آمپر را پیشنهاد می‌کند. معادل موجود 6SL3120-1TE21-8AD0 و نمونه کارکرده 6SL3120-1TE21-8AA3 است. برای 1FK7042-2AF71 همان کاتالوگ Motor Module سه‌آمپر خانواده 6SL3120-1TE13 را می‌نویسد. 1FL6 مسیر V90 است، نه این تگ.
| نمونه در این تگ | فرم | داده رسمی سطح خانواده | وضعیت عنوان |
|---|---|---|---|
| 6SL3120-1TE13-0AA3 | Booksize | کلاس ۳ آمپر | کارکرده |
| 6SL3120-1TE21-0AD0 | Booksize تک‌محور | ۹٫۰ آمپر، نوعی ۴٫۸ کیلووات | نو |
| 6SL3120-1TE21-8AD0 / 8AA3 | Booksize تک‌محور | ۱۸ آمپر، نوعی ۹٫۷ کیلووات | نو / کارکرده |
| 6SL3120-1TE22-4AD0 | Booksize | کلاس ۲۴ آمپر | نو |
| 6SL3120-2TE21-8AA3 | Booksize دوبل | پیشوند 2TE = دو محور | کارکرده |
| 6SL3420-1TE21-0AA0 | Booksize compact | ۹ آمپر، نوعی ۴٫۸ کیلووات | کارکرده |
| 6SL3210-1SE21-0UA0 | Blocksize PM340 | S120، ۳۸۰–۴۸۰ ولت | کارکرده |

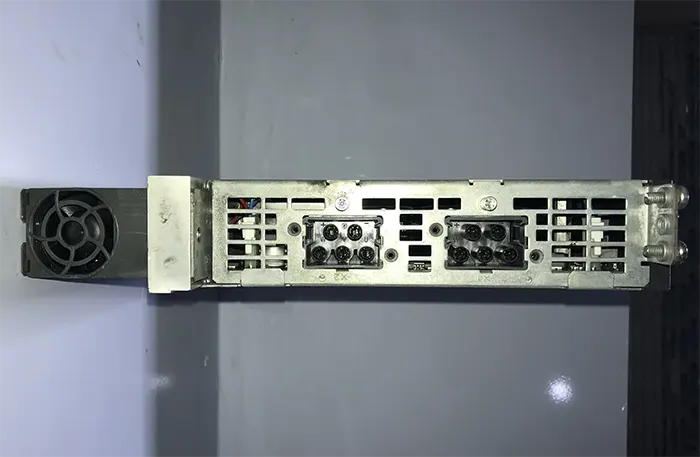

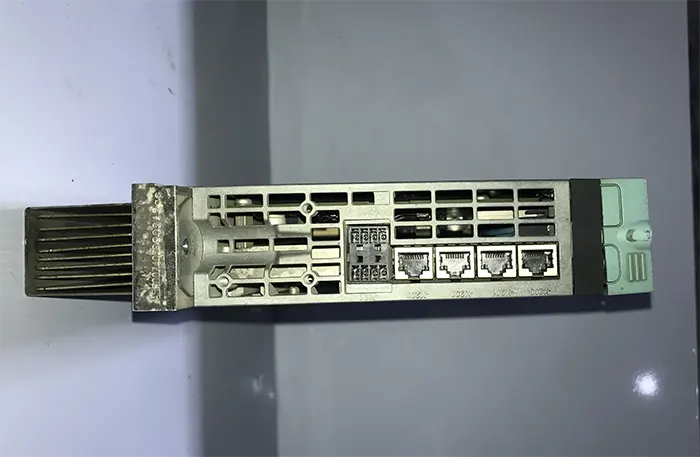

جفت تک‌موتور دقیق برای 6SL3420-1TE21-0AA0 با شماره 1FK7 موجود سبد در منبع رسمی پیدا نشد. آن سطر حذف شد. 6SL3121 در همین خوشه دیده می‌شود و booksize مرتبط است، ولی با 6SL3120 یکی فرض نمی‌شود.
نُه محصول نو و پانزده محصول کارکرده است. کارکرده در S120 رایج است چون تابلو چند ماژول دارد و اغلب فقط یک Motor Module عوض می‌شود. برای کارکرده، جریان نامی، فرم booksize یا compact و سازگاری با Control Unit را پیش از استعلام بخوانید.
خیر. 6SL3120-1TE21-0AD0 جریان نامی ۹ آمپر و توان نوعی ۴٫۸ کیلووات دارد.
خیر. 1SE بلوک‌سایز S120 است. V90 پیشوند 5FE یا 5FB دارد.
خیر. فقط همان محور را با جریان و فرم همان کد جایگزین می‌کند.
صنعت پارت محصولات زیمنس را از نمایندگی‌های رسمی زیمنس تهیه می‌کند و برای آن‌ها گارانتی و پشتیبانی ارائه می‌دهد. برای استعلام موجودی و قیمت روز با ۰۲۱-۴۶۰۵۵۶۱۳ تماس بگیرید.
گام بعد: Line Module را از Motor Module جدا کنید، جریان نامی روی پلاک را با 1TE13 / 1TE21 / 1TE22 بسنجید و سری موتور 1FK7 را با همین تگ مقایسه کنید.
