سروو درایو V90 درایو فشرده SINAMICS برای یک محور است، نه ماژول کتابی S120. این تگ ۲۳ محصول منتشرشده دارد؛ همه به‌عنوان نو ثبت شده‌اند: ۱۵ شماره با پیشوند 6SL3210-5FE (ولتاژ ۴۰۰) و ۸ شماره با 6SL3210-5FB (ولتاژ ۲۰۰). موتور متناسب خانواده SIMOTICS S-1FL6 است. پیش از سفارش، پیشوند، ولتاژ خط و پسوند رابط را با پلاک بخوانید؛ موجودی را استعلام کنید.

نقطه شروع کل خانواده درایو صفحه هاب سروو درایو زیمنس است. موتور همین سامانه در سروو موتور زیمنس و برندهای دیگر در دسته سروو درایو فهرست شده‌اند. معیارهای کلی انتخاب در مطلب راهنمای انتخاب سروو درایو آمده است.

V90 چیست و کجا به کار می‌رود

طبق دستورالعمل رسمی SINAMICS V90 و SIMOTICS S-1FL6، این دو با هم یک سامانه سروو فشرده می‌سازند: درایو تک‌محور، موتور سنکرون مغناطیس دائم با خنک‌کاری سطحی، اضافه‌بار اعلام‌شده کارخانه ۳۰۰ درصد. کاربرد رایج، محور تغذیه ماشین سبک، میز موقعیت‌دهی و جایگزینی همان کد در تابلوی موجود است. V90 جایگزین Motor Module کتابی S120 یا ماژول SIMODRIVE 611 نیست.

اگر پلاک 6SL3210-5FE یا 6SL3210-5FB است در همین تگ بمانید. اگر پلاک 6SL3210-5DE است به سری V70 بروید؛ آن خانواده برای SINUMERIK 808D است.

دو گروه ولتاژ: 5FB دویست ولت و 5FE چهارصد ولت

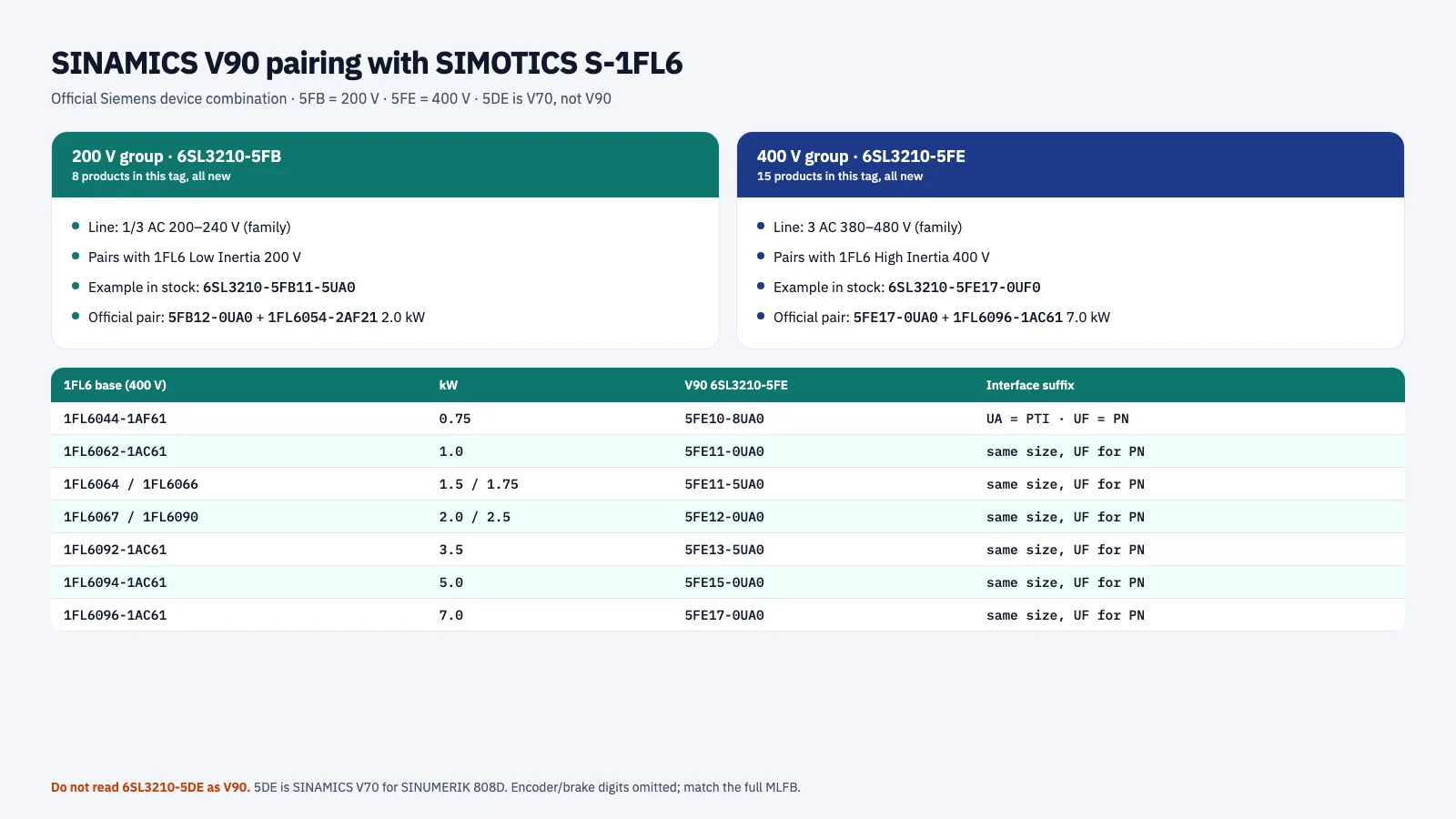

تطبیق سروو درایو V90 زیمنس 5FE و 5FB با موتور 1FL6 — دو گروه ولتاژ V90: 6SL3210-5FB دویست ولت و 6SL3210-5FE چهارصد ولت؛ 5DE متعلق به V70 است.

Industry Mall زیمنس 6SL3210-5FExx را «SINAMICS V90» با ورودی سه‌فاز حدود ۳۸۰ تا ۴۸۰ ولت معرفی می‌کند و 6SL3210-5FBxx را نسخه ۲۰۰ تا ۲۴۰ ولت. این دو گروه از نظر تغذیه و شاخه موتور یکی نیستند.

5FE — V90 چهارصد ولت؛ ۱۵ قلم در این تگ؛ موتور High Inertia سری 1FL6 چهارصد ولت
5FB — V90 دویست ولت؛ ۸ قلم در این تگ؛ موتور Low Inertia دویست ولت مانند 1FL6054-2AF21
5DE — V70؛ در این تگ نیست

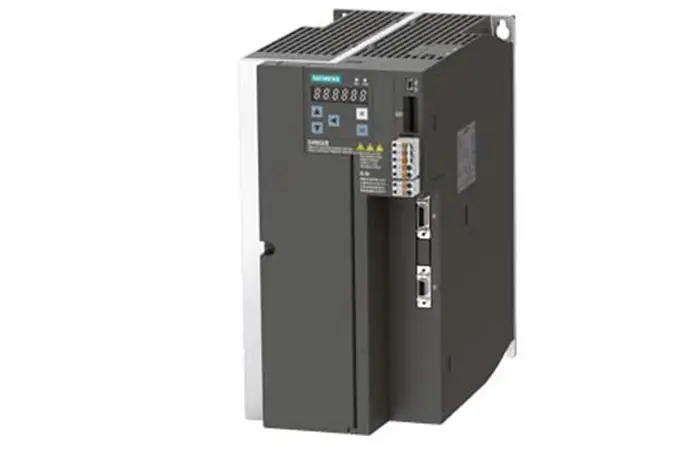

نمونه چهارصد ولت همین تگ 6SL3210-5FE17-0UF0 است. نمونه دویست ولت 6SL3210-5FB11-5UA0 است. عنوان رسمی صفحه 6SL3210-5FB11-5UF0 همان اندازه را «PROFINET، ۳AC ۲۰۰ ولت، ۱٫۵ کیلووات» می‌نامد؛ نسخه UA همین اندازه با رابط پالس است.

تطبیق V90 با موتور 1FL6

جدول ترکیب دستگاه زیمنس، درایو 400 ولت را با موتور 1FL6 با توان نامی برابر یا کوچک‌تر جفت می‌کند. این مجوز کوچک‌تر گرفتن موتور است، نه بزرگ‌تر گرفتن درایو بدون محاسبه. سطرهای زیر فقط جفت‌هایی هستند که هم در دستورالعمل آمده‌اند و هم هر دو طرف در سبد موجود است.

درایو 400 ولت	موتور 1FL6	توان نامی کاتالوگ
6SL3210-5FE10-8UA0	1FL6044-1AF61	۰٫۷۵ کیلووات
6SL3210-5FE11-0UA0	1FL6062-1AC61	۱٫۰ کیلووات
6SL3210-5FE11-5UA0	1FL6064-1AC61 و 1FL6066-1AC61	۱٫۵ و ۱٫۷۵ کیلووات
6SL3210-5FE12-0UA0	1FL6067-1AC61 و 1FL6090-1AC61	۲٫۰ و ۲٫۵ کیلووات
6SL3210-5FE13-5UA0	1FL6092-1AC61	۳٫۵ کیلووات

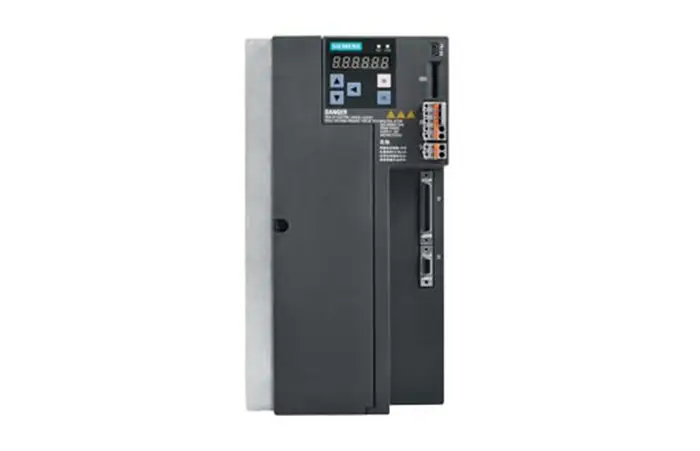

6SL3210-5FE15-0UA0	1FL6094-1AC61	۵٫۰ کیلووات
6SL3210-5FE17-0UA0	1FL6096-1AC61	۷٫۰ کیلووات
6SL3210-5FB12-0UA0	1FL6054-2AF21	۲٫۰ کیلووات، Low Inertia ۲۰۰ ولت

نسخه PN همان اندازه با پسوند UF در سبد هست (مثلاً 5FE17-0UF0 در برابر 5FE17-0UA0). توان و فریم یکی است؛ رابط فرق دارد. جفت رسمی جداگانه برای 5FB10-4، 5FB10-8، 5FB11-0 و 5FB11-5 با شماره موتور موجود سبد پیدا نشد؛ آن سطرها حذف شد.

رابط PN و PT؛ کدام را انتخاب کنیم

در شماره فنی V90، پسوند آخر رابط را نشان می‌دهد. عنوان رسمی Industry Mall برای کدهای با UF عبارت «PROFINET» را می‌آورد. دستورالعمل PTI همان اندازه را با پسوند UA به‌عنوان نسخه پالس (Pulse Train) معرفی می‌کند.

UF / PN — اگر کنترلر یا PLC روی PROFINET به درایو حرف می‌زند
UA / PT — اگر فرمان موقعیت یا سرعت از خروجی پالس کنترلر می‌آید

این دو قابل تعویض نیستند. کابل، تلگرام و راه‌اندازی فرق دارد. اگر پلاک قبلی UF است، UA نگیرید مگر پروژه رابط را عوض کند.

جدول مدل‌های موجود

شمارش این تگ ۲۳ محصول نو است. ستون توان فقط جایی پر شده که برگ رسمی همان اندازه را داشته باشد.

گروه	نمونه در این تگ	نکته رسمی	تعداد
V90 400 ولت، PT (UA)	6SL3210-5FE11-0UA0، 5FE17-0UA0	جدول ترکیب 1FL6	در کنار UF
V90 400 ولت، PN (UF)	6SL3210-5FE17-0UF0	Mall: PROFINET 400 V	۱۵ قلم 5FE روی هم
V90 200 ولت، PT/PN	6SL3210-5FB11-5UA0، 5FB12-0UA0	Mall: 200 V؛ جفت 2 kW برای 5FB12	۸

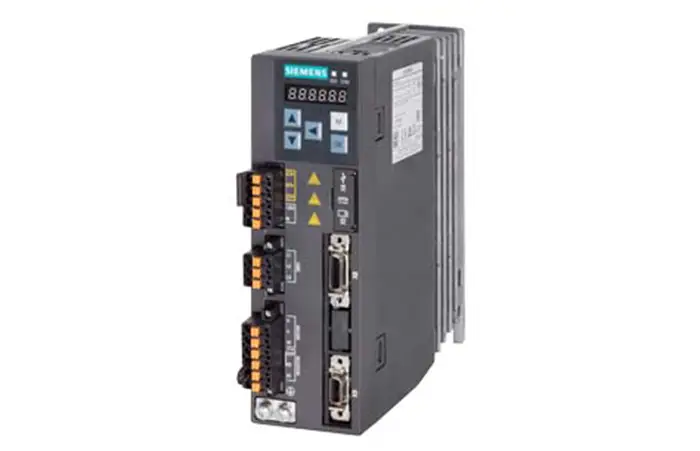

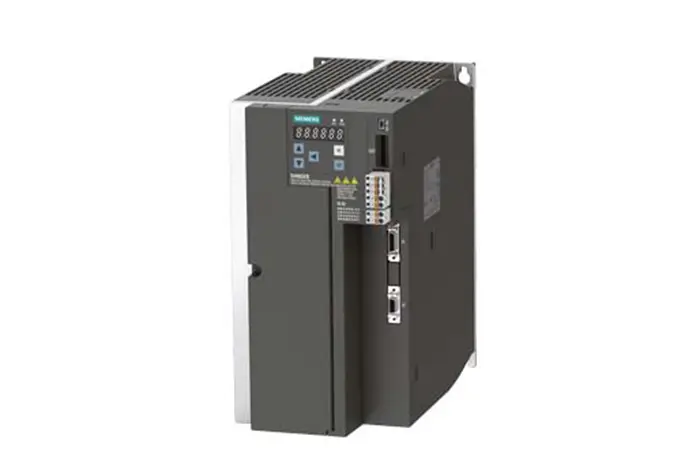

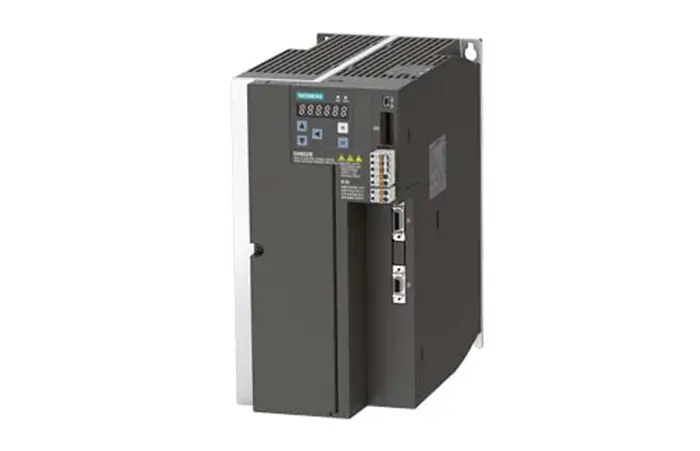

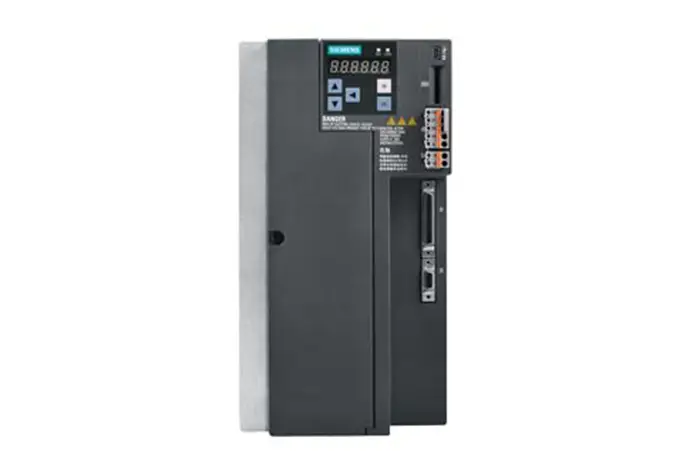

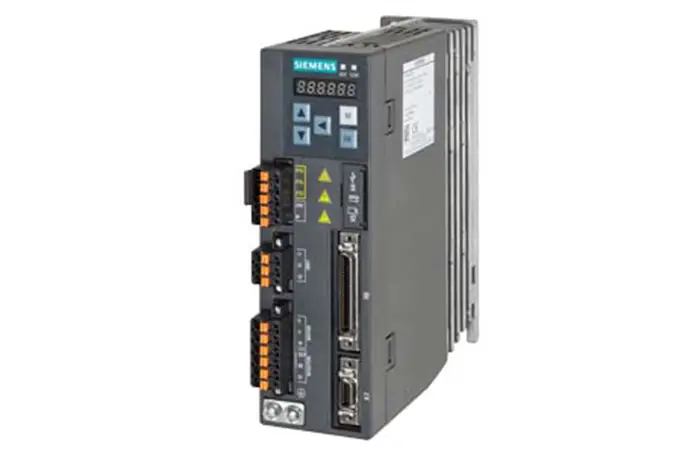

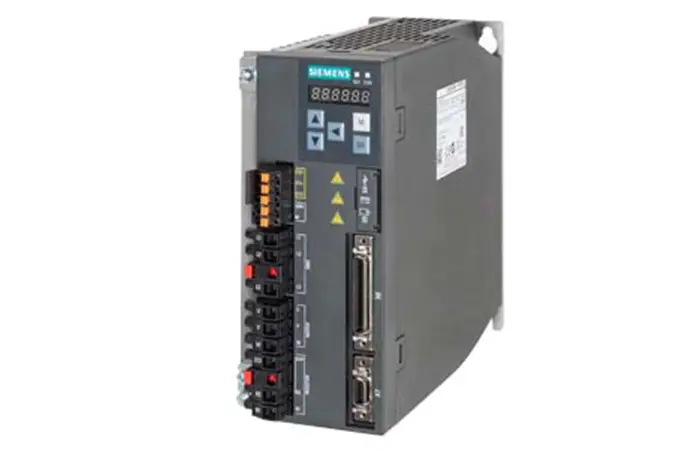

فهرست کامل 5FE در سبد: 5FE10-4UF0، 5FE10-8UA0، 5FE10-8UF0، 5FE11-0UA0، 5FE11-0UF0، 5FE11-5UA0، 5FE11-5UF0، 5FE12-0UA0، 5FE12-0UF0، 5FE13-5UA0، 5FE13-5UF0، 5FE15-0UA0، 5FE15-0UF0، 5FE17-0UA0، 5FE17-0UF0. فهرست 5FB: 5FB10-4UA1، 5FB10-4UF1، 5FB10-8UA0، 5FB10-8UF0، 5FB11-0UA1، 5FB11-0UF1، 5FB11-5UA0، 5FB12-0UA0.

تفاوت V90 با V70

هر دو می‌توانند 1FL6 بگیرند، ولی الکترونیک یکی نیست. V90 سامانه سروو فشرده مستقل است. V70 درایو تغذیه SINUMERIK 808D با پیشوند 5DE است. مخلوط کردن این دو به‌خاطر شباهت جعبه، خطای انتخاب است. جزئیات V70 در سری V70 آمده است.

پرسش‌های پرتکرار

6SL3210-5 همیشه V90 است؟

خیر. 5FE و 5FB خانواده V90 است؛ 5DE در Mall زیمنس V70 است.

UF را می‌توان به‌جای UA گذاشت؟

خیر. UF نسخه PROFINET و UA نسخه پالس همان اندازه توان است. کنترلر باید همان رابط را داشته باشد.

موتور 1FK7 روی V90 می‌نشیند؟

جدول رسمی ترکیب V90 موتور 1FL6 را می‌دهد. برای 1FK7 مسیر S120 است.

نسخه ۲۰۰ ولت را می‌توان به خط ۴۰۰ ولت زد؟

خیر. 5FB و 5FE گروه ولتاژ جدا هستند.

موجودی و نمایندگی را از این صفحه قطعی بگیریم؟

خیر. صنعت پارت نمایندگی رسمی زیمنس نیست. موجودی را استعلام کنید. شماره فنی تضمین اصالت یا عملکرد نیست.

گام بعد: ولتاژ خط، پسوند UA یا UF و شماره موتور 1FL6 را با محصولات همین تگ مقایسه کنید. اگر پلاک قبلی کامل است، همان کد را برای تطبیق بفرستید.
