خط‌کش خطی هایدن‌هاین مقیاس موقعیت میز است، نه انکودر پشت موتور. این تگ ۹ محصول منتشرشده دارد. همه کارکرده‌اند. انتخاب از طول اندازه‌گیری (ML) و نوع سیگنال شروع می‌شود. تعریف انکودر در مطلب انکودر چیست است. بقیه برند در برند هایدن‌هاین و بقیه خط‌کش‌ها در دسته خط‌کش انکودر است. موجودی را استعلام کنید.
خط‌کش جابه‌جایی میز را روی مقیاس خودش می‌خواند. اگر فقط انکودر روتاری روی سروو باشد، لقی و انبساط پیچ داخل همان عدد می‌ماند. خط‌کش این حلقه را روی خود محور می‌بندد. آن را با ERN پشت موتور عوض نکنید. نقش‌ها جدا هستند.
نُه قلم این تگ بالای آستانه پنج‌تایی است ولی سبد کوچک است. تنوع کاتالوگ کامل هایدن‌هاین القا نمی‌شود. همه کارکرده‌اند. نو در این تگ نیست.
در این تگ سه خانواده پلاک دیده می‌شود: LS703، LS106 / LS107C، و LB382C.
LS 106 در برگه همان سازنده خط‌کش پوشیده برای ماشین‌ابزار است: مقیاس شیشه DIADUR، خروجی ۱۱ µA، دوره سیگنال ۲۰ میکرومتر، کلاس دقت ±۵ و ±۳ میکرومتر، طول اندازه‌گیری ۲۴۰ تا ۳۰۴۰ میلی‌متر، علامت مرجع تکی یا فاصله‌کدشده. LS106-ML640، ML740 و ML2440 داخل همین بازه طول‌اند. کلاس دقت را برای هر قلم جدا از پلاک ننویسید مگر همان کد در برگه آمده باشد.
LS703 نسل پوشیده قدیمی‌تر است. در کاتالوگ جاری مشخصات کامل این کد پیدا نشد. برای LS703-ML620 و ML1020 فقط طول اندازه‌گیری از نماد ML قابل استناد است. سیگنال و دقت را از پلاک فیزیکی بخوانید. از روی LS106 حدس نزنید.
پسوند C در پلاک‌های LS107C و LB382C در نام‌گذاری هایدن‌هاین معمولاً علامت مرجع فاصله‌کدشده است. این را برای LS107C-ML1040 و ML3040 به‌عنوان فرض خانواده می‌گوییم، نه به‌عنوان عدد اندازه‌گیری‌شده روی آن دو قلم.
LB 382 در کاتالوگ خط‌کش‌های NC خانواده طول بلند با نوار فولادی METALLUR و دوره مدرج ۴۰ میکرومتر است. LB382C-ML1240 و ML2840 را روی ورودی ۱۱ µA و دوره ۲۰ میکرومتر LS106 نگذارید.
ML طول مفید اندازه‌گیری است. کورس مکانیکی محور باید داخل این طول جا شود. کمی حاشیه نصب هم لازم است، ولی ML را با طول پوسته یکی نگیرید. پوسته از ML بلندتر است.
اگر کورس میز ۷۰۰ میلی‌متر است، ML640 کوتاه است. ML740 را با فضای نصب و محل علامت مرجع بسنجید. ML2440 برای همان محور اسراف است مگر محور دیگری باشد. عدد بزرگ‌تر دقت بهتر نیست. فقط طول بیشتر است.
علامت مرجع را با عادت ماشین بسنجید. اگر کنترل بعد از روشن شدن یک رفرنس در وسط مقیاس می‌خواهد، فاصله‌کدشده (C) رفتار دیگری دارد. این را از پلاک و دفترچه ماشین بخوانید، نه از عنوان فروشگاهی.
LS 106 در برگه رسمی ۱۱ µA آنالوگ است. بسیاری از کنترلرهای نسل بعد ۱ Vss یا TTL می‌خواهند. این سه ورودی یکی نیستند. آداپتور یا الکترونیک واسط فقط وقتی معنا دارد که همان سازنده یا سازنده کنترل آن را برای این خانواده گفته باشد.
TTL مربع حدود ۵ ولت است. ۱ Vss سینوسی برای درون‌یابی است. ۱۱ µA جریان آنالوگ نسل‌های پوشیده قدیمی‌تر است. EnDat مطلق است و با LS افزایشی این تگ عوض نمی‌شود. اگر پلاک سیگنال را نگفته، حدس نزنید. عکس پلاک را برای استعلام بفرستید.
ستون مشخصه رسمی فقط جایی پر شده که منبع همان خانواده عدد داده است. نُه قلم همه کارکرده‌اند.
| پلاک | ML (میلی‌متر) | خانواده | مشخصه رسمی قابل استناد |
|---|---|---|---|

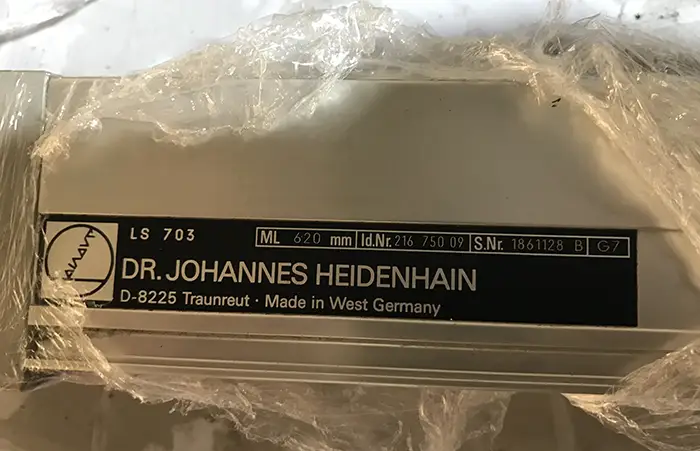

| LS703-ML620 | ۶۲۰ | LS 703 پوشیده قدیمی | فقط ML از نماد کاتالوگ |

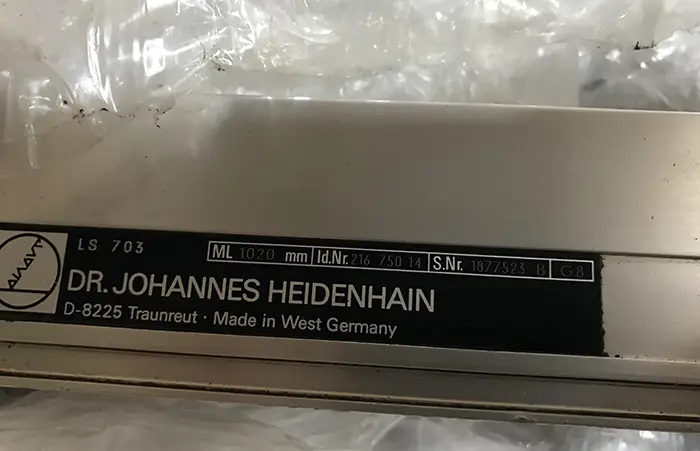

| LS703-ML1020 | ۱۰۲۰ | LS 703 | فقط ML |

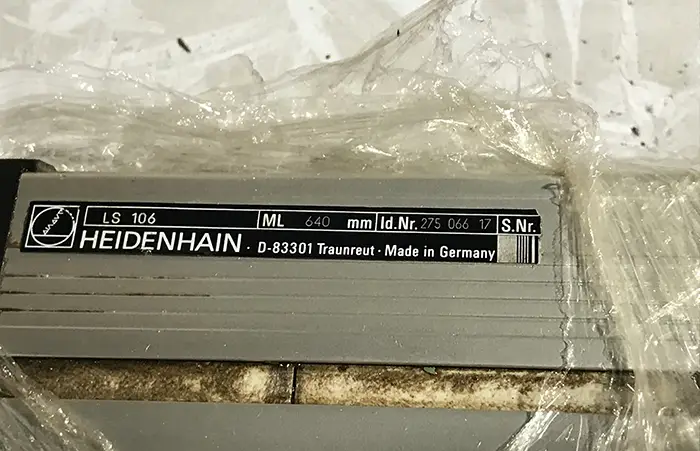

| LS106-ML640 | ۶۴۰ | LS 106 | خانواده: ۲۰ میکرومتر، ۱۱ µA، DIADUR |

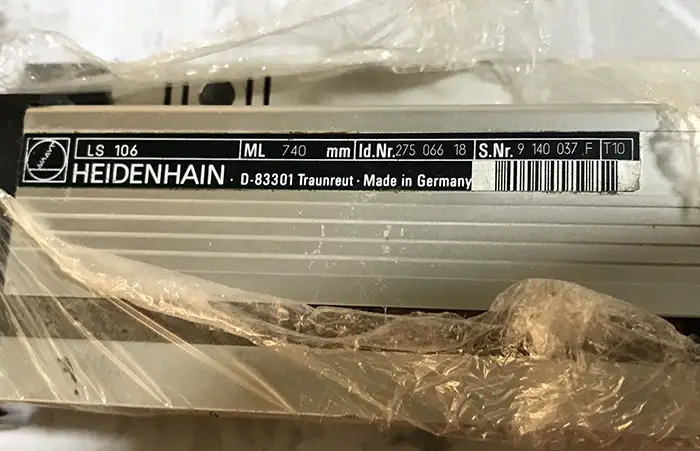

| LS106-ML740 | ۷۴۰ | LS 106 | همان خانواده، داخل بازه ۲۴۰ تا ۳۰۴۰ |

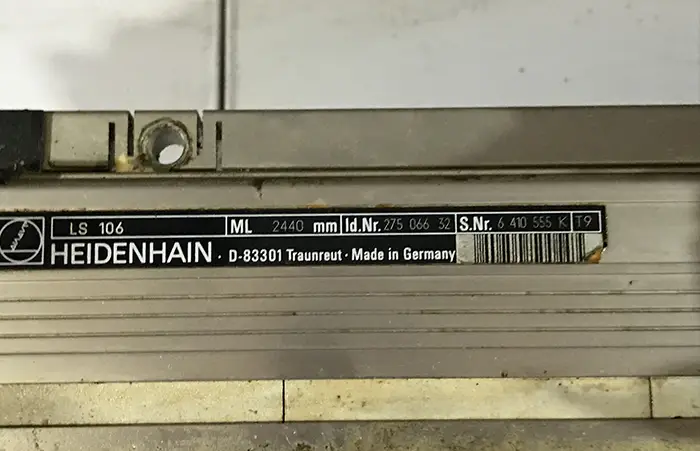

| LS106-ML2440 | ۲۴۴۰ | LS 106 | همان |

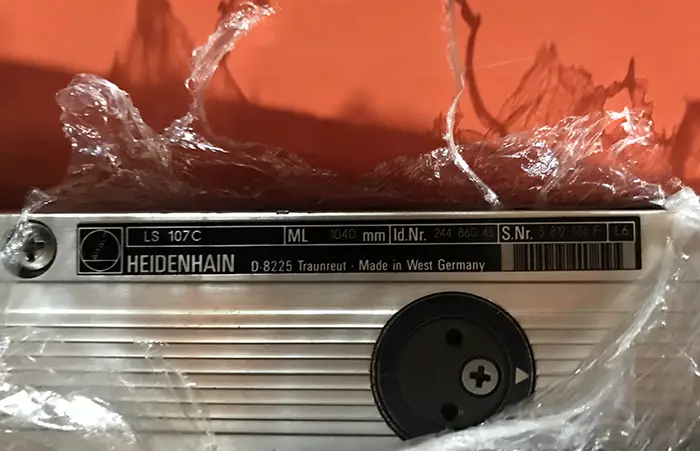

| LS107C-ML1040 | ۱۰۴۰ | LS 107C | فقط ML، سیگنال از پلاک |

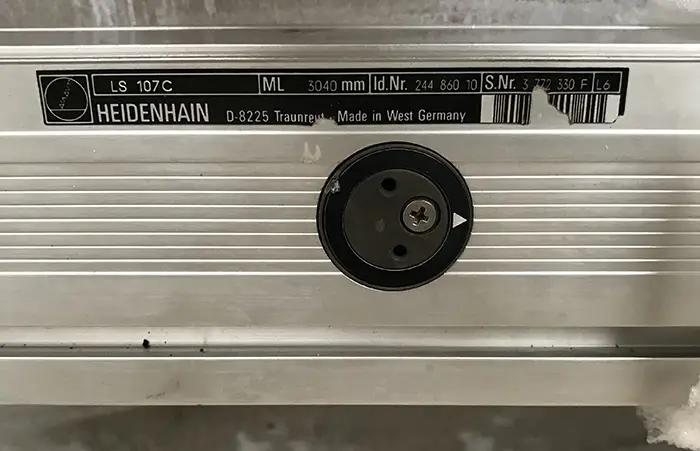

| LS107C-ML3040 | ۳۰۴۰ | LS 107C | فقط ML، ۳۰۴۰ حد بالای طول LS 100 در کاتالوگ جاری است |
| LB382C-ML1240 | ۱۲۴۰ | LB 382 | خانواده LB: نوار فولادی، دوره ۴۰ میکرومتر |
| LB382C-ML2840 | ۲۸۴۰ | LB 382 | همان خانواده |
کلاس دقت ±۵ µm را روی همه سطرها ننویسید. آن رقم برگه LS 106 است نه LS703 و نه LB382 این سبد. وضعیت کارکرده تضمین دقت کاتالوگ نو نیست.
خیر. آن مطلب تعریف است. اینجا انتخاب خط‌کش هایدن‌هاین از روی نُه قلم است.
خیر. ۶۲۰ میلی‌متر طول اندازه‌گیری است.
خیر. طول یکی است. سیگنال و نسل ممکن است یکی نباشد. پلاک و ورودی کنترل را بخوانید.
سبد همین تگ نُه قلم کارکرده است. کاتالوگ کامل کارخانه نیست.
بله. صنعت پارت برای محصولات خود گارانتی و پشتیبانی ارائه می‌دهد. برای استعلام موجودی، قیمت روز و شرایط گارانتی هر محصول با ۰۲۱-۴۶۰۵۵۶۱۳ تماس بگیرید.
گام بعد: کورس محور و نوع سیگنال کنترل را با جدول بالا بسنجید. اگر پلاک ERN یا ROD است این تگ را تمام کنید و به دسته انکودر بروید.
