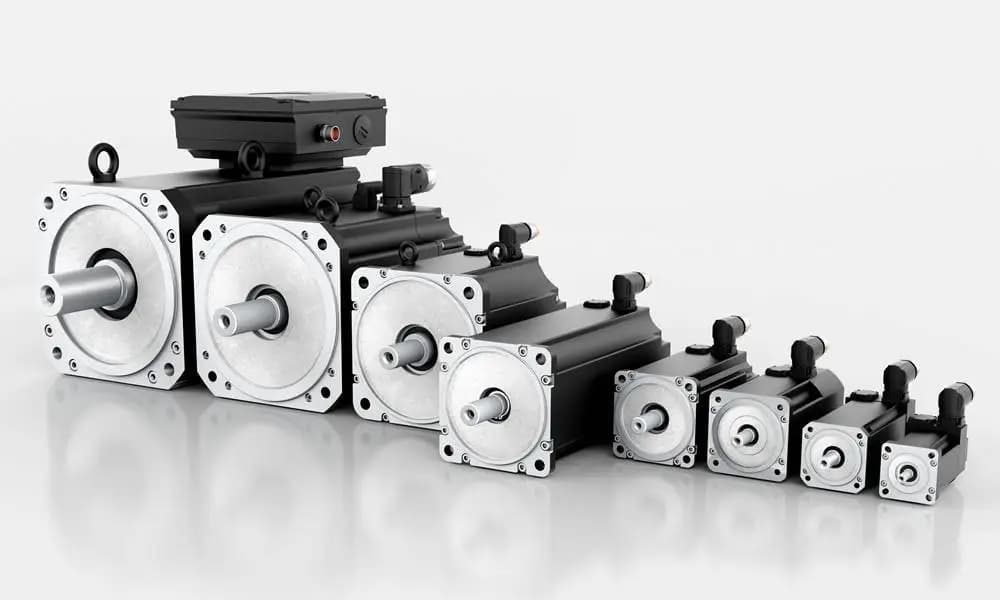

کاربرد صنعتی سروو موتور و نیاز خطوط تولید به کنترل حرکت
کاربرد صنعتی سروو موتور زمانی معنا پیدا می‌کند که یک وظیفه حرکتی مشخص در خط تولید وجود داشته باشد. برای مثال، قطعه باید در نقطه معینی متوقف شود، تغذیه محصول با مرحله بعد هماهنگ بماند یا حرکت یک مکانیزم در هر سیکل تکرار شود. نام صنعت به‌تنهایی تعیین نمی‌کند که همه محورهای آن به سروو نیاز دارند. مسئله اصلی، رفتار موردنیاز حرکت و نتیجه‌ای است که از فرآیند انتظار دارید.
این مقاله کاربردها را از دید نیاز خط تولید بررسی می‌کند. اگر ابتدا می‌خواهید خود تجهیز را بشناسید، مقاله سروو موتور چیست تعریف و اجزای سامانه را توضیح می‌دهد. در اینجا تمرکز بر این است که سروو در یک کار صنعتی چه نقشی می‌گیرد و چه اطلاعاتی باید پیش از انتخاب تجهیزات روشن شود.
چه نیاز حرکتی در صنعت با سروو پاسخ داده می‌شود؟

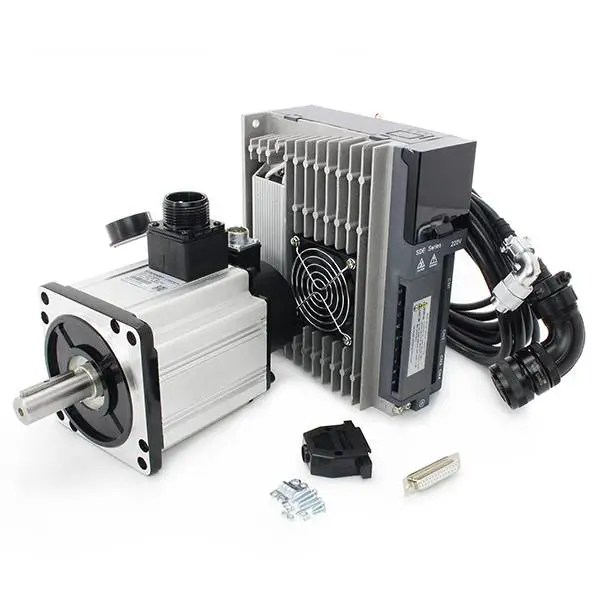

توقف در موقعیت مشخص، تغییر سرعت در طول سیکل و اجرای حرکت متناسب با وضعیت بخش دیگری از ماشین، نمونه‌هایی از نیاز کنترل حرکت هستند. در یک سامانه سروو، موتور همراه با درایو، بازخورد و کنترلر برای اجرای این وظیفه به کار می‌رود. نتیجه نهایی فقط به موتور وابسته نیست و مکانیک، اندازه‌گیری و طراحی فرآیند هم در آن سهم دارند.
بهتر است نیاز را به شکل یک جمله قابل بررسی بنویسید. مثلاً «قطعه باید پیش از شروع عملیات بعدی در ایستگاه قرار بگیرد» از عبارت «موتور دقیق می‌خواهیم» روشن‌تر است. جمله اول کمک می‌کند مسیر حرکت، زمان در دسترس، روش تشخیص رسیدن قطعه و معیار قبول فرآیند مشخص شوند.
| نیاز خط تولید | نمونه وظیفه | موضوع بررسی در آزمون فرآیند |
|---|---|---|
| تکرار موقعیت | توقف قطعه مقابل ابزار یا حسگر | پراکندگی محل توقف در سیکل‌های متوالی |
| حرکت هماهنگ | تغذیه محصول متناسب با مرحله بسته‌بندی | رابطه حرکت با زمان‌بندی عملیات بعدی |
| تغییر پروفایل حرکت | تغییر طول تغذیه برای محصول جدید | اجرای دستور تولید و کنترل نتیجه روی محصول واقعی |
| جابه‌جایی قطعه | برداشتن و قرار دادن قطعه در ایستگاه | مسیر، زمان سیکل و وضعیت قطعه پس از حرکت |
| اعمال اثر مکانیکی کنترل‌شده | محور یک فرآیند مونتاژ یا پرس طراحی‌شده | نیاز به اندازه‌گیری نیروی واقعی و معیار پذیرش همان فرآیند |
کاربرد سروو موتور در بسته‌بندی و تغذیه محصول
در ماشین بسته‌بندی، چند حرکت باید در ترتیب مناسب انجام شوند. محصول وارد می‌شود، در موقعیت لازم قرار می‌گیرد و عملیات بعدی مانند انتقال یا قرار دادن در بسته اجرا می‌شود. یکی از کاربردهای سروو، حرکت محوری است که این تغذیه یا جابه‌جایی تکراری را انجام می‌دهد. راهکارهای رسمی سازندگان نیز نمونه‌هایی مانند پرکردن، برچسب‌زنی، بسته‌بندی در کارتن و پالت‌گذاری را شامل می‌شوند.
برای بررسی یک محور بسته‌بندی، فقط بیشترین سرعت را نپرسید. نوع محصول، فاصله ورود قطعات، زمان توقف موردنیاز و رفتار محصول هنگام شتاب‌گیری هم مهم‌اند. اگر یک محصول در سرعت بالاتر جابه‌جا یا آسیب‌دیده وارد مرحله بعد شود، افزایش سرعت محور لزوماً خروجی قابل قبول بیشتری ایجاد نمی‌کند.
در تغییر اندازه بسته نیز باید معلوم شود کدام حرکت تغییر می‌کند. ممکن است طول تغذیه، نقطه توقف یا هماهنگی چند عمل نیاز به بازنگری داشته باشد. امکان تغییر تنظیمات حرکت، جای بررسی مکانیکی و آزمون با محصول واقعی را نمی‌گیرد. معیار تصمیم، نتیجه همان سیکل تولید است.
چاپ، نساجی و فرآیندهای کار با رول
در ماشین چاپ یا فرآیندهای کار با نوار و رول، حرکت بخش‌های ماشین باید با عبور ماده و عملیات روی آن هماهنگ شود. خطای این هماهنگی می‌تواند به جابه‌جایی محل عملیات روی ماده منجر شود. کاربرد سروو در چنین دستگاهی با مسئله حرکت و اندازه‌گیری همان محور تعریف می‌شود، نه صرفاً با نام «چاپ» یا «نساجی» روی ماشین.
لغزش، تغییر شرایط ماده و رفتار بخش‌های انتقال، از موضوع‌هایی هستند که هنگام بررسی فرآیند باید دیده شوند. سنجش موقعیت یا حرکت روی موتور الزاماً همه اتفاق‌های روی محصول را نشان نمی‌دهد. بسته به طراحی دستگاه، ممکن است حسگر یا اندازه‌گیری دیگری برای کنترل نتیجه لازم باشد. انتخاب موتور به‌تنهایی مشکل مکانیکی یا اندازه‌گیری را حل نمی‌کند.
پیش از پیشنهاد تغییر تجهیزات، محل بروز خطا را ثبت کنید. آیا قطعه یا ماده در ورودی درست قرار دارد؟ آیا اختلاف فقط هنگام تغییر سرعت دیده می‌شود؟ آیا نتیجه با نوع محصول تغییر می‌کند؟ پاسخ این پرسش‌ها از نسبت دادن همه مشکلات خط به کمبود توان موتور جلوگیری می‌کند.
جابه‌جایی، رباتیک و مونتاژ قطعات
در مکانیزم بردار و بگذار، واحد جابه‌جایی باید قطعه را از محل دریافت به ایستگاه بعد برساند. مسیر، وضعیت قطعه و زمان هماهنگی با تجهیزات اطراف اهمیت دارند. سروو می‌تواند بخشی از راهکار کنترل محور باشد، اما وجود یک موتور با عنوان سروو به معنی سازگاری آن با هر ربات یا کنترلر نیست.
در مونتاژ نیز بعضی حرکت‌ها به موقعیت توقف و برخی به اثر مکانیکی واردشده بر قطعه وابسته‌اند. گشتاور موتور با نیروی واقعی واردشده در محل عملیات یکی نیست. انتقال مکانیکی و شرایط تماس بر این رابطه اثر دارند. اگر کیفیت اتصال یا نیروی پرس معیار پذیرش است، شیوه اندازه‌گیری و ارزیابی همان کمیت باید در طراحی فرآیند مشخص شود.
در فرآیند چندایستگاهی، رسیدن محور به فرمان الزاماً آماده بودن قطعه برای مرحله بعد را نشان نمی‌دهد. نحوه گرفتن و قرارگیری قطعه هم باید در آزمون فرآیند بررسی شود.
شرایط محیطی و محل استفاده چه محدودیت‌هایی دارند؟
در خطوط غذایی، دارویی یا محیط‌های دارای شست‌وشو، جنس بدنه، آب‌بندی و قابلیت استفاده در شرایط همان محل اهمیت دارد. بعضی سازندگان برای این کاربردها اجراهای ویژه معرفی می‌کنند. این ویژگی را نباید از یک نمونه به تمام سروو موتورها یا همه نسخه‌های یک خانواده تعمیم داد. مدارک همان شماره فنی و روش نصب باید بررسی شوند.

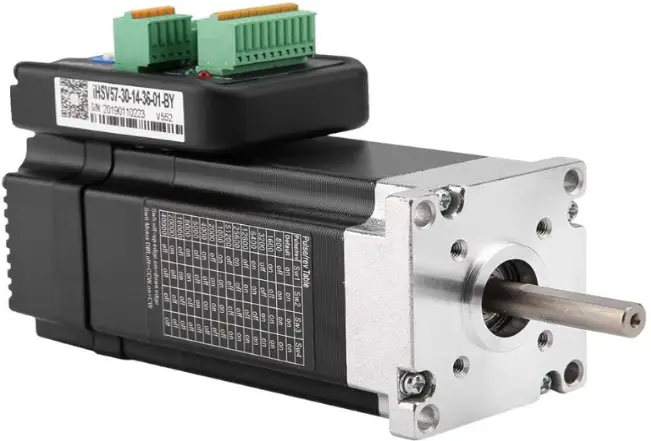

در محیط‌های دیگر نیز دما، آلودگی، فضای حرکت کابل و دسترسی برای سرویس بخشی از نیاز پروژه‌اند. اگر محدودیت اصلی چیدمان تجهیزات است، مقاله مقایسه سروو موتور و درایو مجزا و یکپارچه تفاوت آرایش‌های نصب را توضیح می‌دهد. تغییر محل اجزا، به‌تنهایی نتیجه فرآیند را تضمین نمی‌کند.
چه اطلاعاتی پیش از انتخاب سروو برای خط تولید ثبت کنیم؟
نیاز فرآیند را پیش از انتخاب شماره فنی بنویسید. شرح حرکت، وضعیت بار، زمان سیکل و معیار قبول، به بررسی درست تجهیزات کمک می‌کند. برای نمونه، «محور می‌چرخد» کافی نیست. باید معلوم شود کجا شروع می‌شود، چه مسیری طی می‌کند، چه زمانی توقف می‌کند و کدام نتیجه روی قطعه بررسی می‌شود.
- کار محور و ارتباط آن با ایستگاه‌های قبل و بعد چیست؟
- بار و وضعیت قطعه در طول حرکت چگونه تغییر می‌کنند؟
- چه زمان و محدوده‌ای برای حرکت و توقف در دسترس است؟
- کیفیت محصول با چه کمیتی سنجیده می‌شود؟
- چه شرایط محیطی و محدودیت نصب وجود دارد؟
- آیا تجهیزات فعلی و مستندات اتصال در دسترس‌اند؟
اگر مسئله، حرکت محورهای ماشین‌ابزار است، مقاله کاربرد سروو موتور در CNC نقش آن‌ها را جدا توضیح می‌دهد. برای محاسبات بار نیز به راهنمای انتخاب توان سروو موتور مراجعه کنید. بررسی یک جفت مشخص موتور و درایو در راهنمای تطبیق تجهیزات آمده است.
نتیجه استفاده از سروو را چگونه ارزیابی کنیم؟
برای ارزیابی، یک خط مبنای قابل مقایسه داشته باشید. زمان سیکل، نتیجه روی محصول و میزان توقف یا دوباره‌کاری را در شرایط مشخص ثبت کنید. پس از تغییر نیز همان محصول، شرایط بار و معیار پذیرش را بررسی کنید. بدون این مقایسه نمی‌توان سهم تغییر تجهیزات را از تغییر سایر شرایط خط جدا کرد.
صرف نصب سروو، کاهش مصرف انرژی یا ضایعات را قطعی نمی‌کند. همچنین سرعت بیشتر همیشه به خروجی قابل قبول بیشتر منجر نمی‌شود. هدف باید برای همان کار تعریف و اندازه‌گیری شود. اگر مشکل از لقی، لغزش، گرفتن قطعه یا ترتیب فرمان‌ها باشد، بررسی همان بخش‌ها نیز لازم است.
پرسش‌های متداول کاربرد صنعتی سروو موتور
آیا همه محورهای یک خط تولید به سروو نیاز دارند؟
خیر. نوع حرکت و معیار فرآیند تعیین‌کننده‌اند. چرخش پیوسته ساده و حرکت با توقف‌های مشخص، نیاز یکسانی ندارند. راهکار مناسب پس از بررسی وظیفه محور انتخاب می‌شود.
آیا سرعت بیشتر سروو همیشه تولید را افزایش می‌دهد؟
خیر. ظرفیت مرحله بعد، رفتار محصول و معیار کیفیت هم اثر دارند. سرعت محور باید در سیکل کامل و با خروجی قابل قبول ارزیابی شود.
آیا گشتاور موتور همان نیروی پرس است؟
خیر. انتقال مکانیکی و شرایط تماس بر نیروی محل عملیات اثر دارند. در فرآیند حساس به نیرو، شیوه اندازه‌گیری و کنترل نیروی واقعی باید مشخص باشد.
آیا هر سروو موتوری برای محیط شست‌وشو مناسب است؟
خیر. جنس بدنه، آب‌بندی، کانکتورها و شرایط مجاز نصب به نسخه محصول وابسته‌اند. اجرای مناسب باید با مستندات سازنده برای همان محیط بررسی شود.
برای استعلام موتور خط تولید چه چیزی بفرستیم؟
عکس پلاک تجهیزات فعلی، شرح وظیفه محور، اطلاعات بار و زمان سیکل و نمونه‌ای از مشکل یا معیار قبول را آماده کنید. برای شناخت نقش بخش کنترل نیز راهنمای عملکرد سروو درایو در دسترس است.
