کد خطای هایدن‌هاین؛ معنی آلارم‌ها و ترتیب عیب‌یابی
کد خطای هایدن‌هاین فقط وقتی معنا دارد که متن کامل پیام، مدل کنترل، نسخه نرم‌افزار NC و محور درگیر را کنار هم ببینید. یک کد مشابه در TNC 620، TNC 640 یا نسل دیگری از کنترل ممکن است جزئیات متفاوتی داشته باشد. پیش از پاک‌کردن آلارم، از صفحه عکس بگیرید و شماره کامل، نام محور، زمان وقوع و کاری را که دستگاه همان لحظه انجام می‌داد ثبت کنید.
این راهنما روی خطاهای رایج مسیر اندازه‌گیری تمرکز دارد: انکودر موتور، انکودر موقعیت، خط‌کش محور و ارتباط EnDat. جدول‌ها جایگزین دفترچه همان کنترل نیستند. مرجع نهایی باید فایل خطا و مستندات مربوط به همان نسخه نرم‌افزار در TNCguide رسمی HEIDENHAIN باشد.
قبل از معنی‌کردن آلارم چه اطلاعاتی ثبت کنیم؟
اول متن پیام را کامل باز کنید. در راهنمای رسمی TNC 620، کلید ERR پنجره خطا را باز می‌کند و گزینه MORE INFO علت احتمالی و اقدام اصلاحی را نشان می‌دهد. INTERNAL INFO برای اطلاعات سرویس است؛ این بخش را بدون شناخت تنظیمات ماشین تغییر ندهید. پیام کوتاه بالای صفحه ممکن است بخشی از عبارت اصلی را حذف کرده باشد.
- شماره کامل خطا؛ پیشوندهایی مانند 231 یا 237 را حذف نکنید.
- مدل کنترل و شماره نرم‌افزار NC، مثلاً TNC 620 با نسخه 81760x.
- محور یا ورودی اعلام‌شده در پیام؛ X، Y، Z، اسپیندل یا speed input.
- شرایط رخداد؛ زمان روشن‌شدن، رفرنس‌گیری، حرکت سریع، گرم‌شدن یا پس از تعویض قطعه.
- همه پیام‌های هم‌زمان و ترتیب ایجاد آن‌ها؛ اولین خطا معمولاً از خطاهای ثانویه مهم‌تر است.
اگر هنوز تفاوت انکودر موتور، انکودر موقعیت و خط‌کش روشن نیست، ابتدا راهنمای انکودر در CNC را ببینید. اشتباه‌گرفتن این سه مسیر باعث می‌شود کابل یا قطعه سالمِ محور دیگری بررسی شود.
معنی چند کد رایج انکودر و خط‌کش در کنترل‌های TNC
نمونه‌های زیر از فهرست رسمی NC Error Messages هایدن‌هاین انتخاب شده‌اند. ممکن است کنترل شما بسته به نسل سخت‌افزار یا نرم‌افزار پیشوند دیگری نشان دهد؛ متن کامل روی نمایشگر ملاک است.
| کد یا خانواده پیام | معنی عملی | اولین کنترل |
|---|---|---|
| 8C20 | سیگنال انکودر موقعیت وجود ندارد، ضعیف است یا ورودی/کابل دچار اشکال شده | سوکت، پیوستگی کابل، دامنه سیگنال و آلودگی انکودر |
| 8C30 | مقدار موقعیت انکودر EnDat نامعتبر است | اتصال EnDat، سلامت کابل و خود انکودر |
| 8C60 / 8C70 | فرکانس سیگنال در انکودر سرعت یا موقعیت غیرعادی است | نویز، مسیر کابل و اتصال شیلد |
| 8C80 / 8C90 | دامنه سیگنال انکودر موتور یا موقعیت بیش از حد است؛ اتصال کوتاه یا نویز نیز محتمل است | زمین، شیلد، کابل و ورودی انکودر |
| 9250 یا C670 / C680 | ارتباط یا انتخاب EnDat 2.2 با قطعه و تنظیم موجود سازگار نیست | نوع رابط روی پلاک، کابل، جدول موتور و پارامتر نوع انکودر |
| 18009 / 18010 | خطای ارتباط یا خطای گزارش‌شده از انکودر EnDat موتور/موقعیت | کد فرعی، تغذیه، کابل و پیام‌های بعدی |
برای مثال، مستند رسمی برای 18010 کدهای فرعی را نیز تفسیر می‌کند: خرابی روشنایی داخلی، دامنه نامناسب سیگنال، مقدار موقعیت نادرست، اضافه‌ولتاژ، افت ولتاژ، اضافه‌جریان یا نیاز به تعویض باتری. این اعداد را به همه انکودرها تعمیم ندهید؛ فقط وقتی پیام کامل 18010 و کد فرعی را نشان می‌دهد از همین نگاشت استفاده کنید.
ترتیب عیب‌یابی کد خطای هایدن‌هاین
۱. دستگاه را در وضعیت امن قرار دهید
اگر محور کنترل‌نشده حرکت می‌کند، آلارم ایمنی یا اضافه‌حرارت دارید، یا برای بازکردن کابین برق و سوکت انکودر آماده می‌شوید، کار را به تکنسین مجاز بسپارید و دستورالعمل قطع و قفل انرژی سازنده ماشین را اجرا کنید. جداکردن سوکت انکودر در حالت روشن می‌تواند خطای تازه بسازد یا به ورودی آسیب بزند.
۲. خطا را پیش از ریست مستند کنید
شماره، متن، محور و پیام‌های هم‌زمان را ذخیره کنید. سپس MORE INFO را بخوانید. ریست پیاپی بدون ثبت پیام، ترتیب خطاها را از بین می‌برد. اگر کنترل خطای پردازنده یا پیام غیرقابل پاک‌شدن نشان می‌دهد، مطابق راهنمای همان نسخه خاموش‌کردن کنترل و تماس با سرویس می‌تواند لازم باشد.
۳. سوکت و کابل را از ساده‌ترین نقطه بررسی کنید

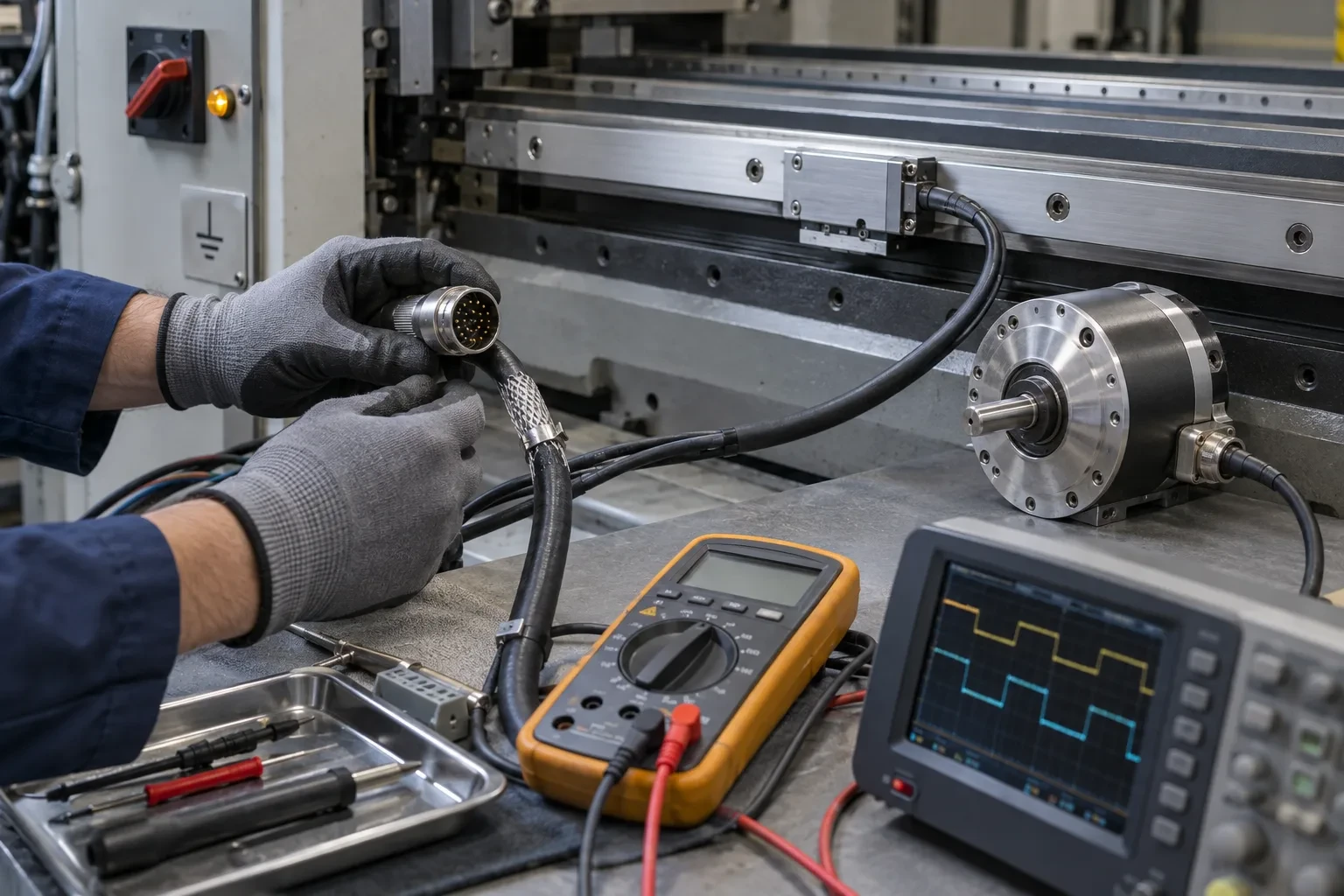

شل‌شدن مهره سوکت، خم تند کابل، له‌شدگی داخل زنجیر کابل، روغن یا رطوبت در کانکتور و شکست رشته شیلد از علت‌های پرتکرارند. کابل را فقط با نقشه همان ماشین تست کنید؛ رنگ سیم به‌تنهایی استاندارد قابل اتکایی نیست. در پیام‌های 8C20 و 8C30، دفترچه رسمی نیز بررسی اتصال و خود انکودر را پیش از تعویض کنترل پیشنهاد می‌کند.
۴. شیلد، زمین و مسیر کابل قدرت را کنترل کنید
کدهای فرکانس و دامنه مانند 8C60 تا 8C90 می‌توانند از نویز بیایند. شیلد ناقص، اتصال زمین ضعیف یا عبور کابل اندازه‌گیری کنار کابل موتور و ترمز می‌تواند سیگنال را خراب کند. اتصال شیلد را با طراحی سازنده ماشین مقایسه کنید؛ افزودن زمین دلخواه یا اتصال دو سر بدون نقشه ممکن است حلقه زمین ایجاد کند.
۵. تغذیه و شکل سیگنال را اندازه بگیرید
تغذیه را زیر بار و در لحظه وقوع خطا بررسی کنید. افت یا اضافه‌ولتاژ در پیام EnDat می‌تواند به‌عنوان کد فرعی ظاهر شود. برای سیگنال 1 Vpp، TTL، 11 µA یا EnDat ابزار و روش یکسان نیست. اگر نوع خروجی قطعه را نمی‌دانید، قبل از اتصال اسیلوسکوپ یا تستر، پلاک و دیتاشیت را بررسی کنید.
۶. آلودگی، فاصله هد و مکانیک محور را بررسی کنید
در خط‌کش‌های خطی، آلودگی، نفوذ رطوبت، جابه‌جایی هد خوانش یا ایراد هم‌راستایی می‌تواند پیام اندازه‌گیری ایجاد کند. در فهرست رسمی، AC40 برای خرابی انکودر موقعیت علت‌هایی مانند آلودگی، رطوبت، کج‌شدن هد و ایراد کابل را ذکر می‌کند. برای مشاهده خانواده‌های موجود، دسته خط‌کش و انکودر خطی را ببینید؛ طول ML و نوع رابط باید با قطعه قبلی تطبیق داده شود.
۷. پارامتر و سازگاری رابط را آخر بررسی کنید
اگر خطا پس از تعویض انکودر، موتور، برد یا بازیابی بکاپ شروع شده، نوع انکودر و پارامترهای مربوط را با مستندات ماشین مقایسه کنید. پیام C670 یا C680 می‌تواند وقتی EnDat 2.2 انتخاب شده ولی قطعه یا تنظیم واقعی چیز دیگری است ظاهر شود. تغییر آزمایشی پارامتر بدون بکاپ و بدون تأیید سازنده ماشین، راه عیب‌یابی امنی نیست.
از روی علامت ظاهری کدام مسیر را بررسی کنیم؟
| علامت | مسیر محتمل | بررسی پیشنهادی |
|---|---|---|
| خطا فقط هنگام حرکت سریع | فرکانس، نویز یا قطع لحظه‌ای کابل | زنجیر کابل، شیلد، دامنه و تنظیم فرکانس ورودی |
| خطا بلافاصله پس از روشن‌شدن | تغذیه، ارتباط EnDat یا انتخاب نوع انکودر | ولتاژ، سوکت، نوع رابط و پارامتر |
| خطا پس از گرم‌شدن محور | اتصال ناپایدار، کابل آسیب‌دیده یا ایراد حرارتی | ثبت دما و زمان، تست کابل در حالت خم‌شده و بررسی کانکتور |
| فقط موقعیت میز خطا دارد ولی موتور پایدار است | خط‌کش مستقیم یا ورودی position encoder | هد خوانش، کابل خط‌کش، آلودگی و هم‌راستایی |
| خطا پس از تعویض قطعه ایجاد شده | عدم تطابق رابط یا پارامتر | شماره فنی کامل، نوع خروجی و فایل پارامتر |
برای تشخیص نوع قطعه، مقاله مقایسه انکودر مطلق و افزایشی و فهرست انکودرهای موجود کمک می‌کند. ظاهر مشابه به معنی سازگاری نیست؛ مدل‌هایی مانند ERN 1381 ممکن است شمار خط یا پسوند متفاوت داشته باشند. نمونه صفحه محصول ERN 1381 هایدن‌هاین فقط برای تطبیق شماره فنی است و موجودی باید جداگانه استعلام شود.
چه زمانی تعویض قطعه منطقی است؟
تعویض وقتی منطقی‌تر می‌شود که تغذیه، کابل، شیلد، کانکتور و پارامتر تأیید شده باشند و خطا با تست قطعه یا ابزار سرویس به خود انکودر برگردد. اگر با حرکت کابل خطا قطع و وصل می‌شود، تعویض خود انکودر ممکن است هزینه را حل نکند. اگر چند محور هم‌زمان خطا می‌دهند، پیش از خرید چند انکودر، منبع مشترک مانند تغذیه، زمین، برد ورودی یا ارتباط کنترل را بررسی کنید.
هنگام جایگزینی، فقط نام خانواده کافی نیست. شماره فنی کامل، نوع سیگنال، ولتاژ، رزولوشن یا شمار خط، نوع شفت و فلنج، طول کابل و سازگاری با ورودی کنترل را ثبت کنید. در خط‌کش نیز طول اندازه‌گیری ML، نوع علامت مرجع و رابط باید مطابق باشد.
پرسش‌های متداول
آیا یک جدول کد خطا برای همه کنترل‌های هایدن‌هاین کافی است؟
خیر. مدل کنترل و نسخه نرم‌افزار تعیین می‌کند چه پیام‌هایی در دسترس باشند. شماره کامل و متن پیام را در TNCguide همان نسخه جست‌وجو کنید.
کد 8C20 همیشه یعنی انکودر خراب است؟
خیر. نبود یا ضعف سیگنال می‌تواند از کابل قطع، کانکتور، آلودگی، دامنه نامناسب یا تنظیم ورودی باشد. خود انکودر یکی از احتمال‌هاست.
خطای EnDat با تعویض کابل حل می‌شود؟
گاهی، اما قطعی نیست. ارتباط EnDat به کابل مناسب، شیلد، تغذیه، نوع رابط و تنظیم کنترل وابسته است. ابتدا کد اصلی و فرعی را ثبت کنید.
آیا می‌توان سوکت انکودر را در حالت روشن جدا کرد؟
خیر؛ مگر دستورالعمل صریح سازنده ماشین چنین کاری را مجاز بداند. روش امن، قطع و قفل انرژی مطابق دستورالعمل همان ماشین است.
برای استعلام قطعه چه اطلاعاتی بفرستیم؟
عکس خوانای پلاک، شماره فنی کامل، عکس سوکت، مدل کنترل، متن کامل خطا و مشخصات مکانیکی قطعه را ارسال کنید. فقط عبارت «انکودر هایدن‌هاین» برای انتخاب جایگزین کافی نیست.
منبع فنی این راهنما، فهرست رسمی NC Error Messages هایدن‌هاین و راهنماهای TNC است. پیش از تعمیر یا تغییر پارامتر، دستورالعمل سازنده ماشین و الزامات ایمنی کارگاه مقدم‌اند.
