۱۳ محصول
هایدن‌هاین HEIDENHAIN در ماشین‌ابزار خط‌کش خطی و انکودر روتاری می‌سازد. این صفحه برند است: خانواده محصول و مسیر عیب‌یابی، با سبد واقعی ۱۳ قلم. تعریف انواع انکودر در مطلب انکودر چیست است. خرید خط‌کش‌های همین سازنده در تگ خط‌کش خطی هایدن‌هاین جمع شده. موجودی را استعلام کنید.
خط‌کش روی خود میز جابه‌جایی را می‌خواند و خطای پیچ را دور می‌زند. انکودر روتاری معمولاً پشت سروو زاویه شفت را می‌دهد. این دو نقش یکی نیستند. سبد فعلی این برند ۱۳ محصول منتشرشده دارد: ۹ خط‌کش (LS و LB) و ۴ انکودر روتاری (ERN و ROD).
سری LS خط‌کش پوشیده با مقیاس شیشه است. در سبد، LS703 با طول‌های ۶۲۰ و ۱۰۲۰ میلی‌متر، LS106 با ۶۴۰ و ۷۴۰ و ۲۴۴۰ میلی‌متر، و LS107C با ۱۰۴۰ و ۳۰۴۰ میلی‌متر هست. نماد ML در کاتالوگ هایدن‌هاین طول اندازه‌گیری بر حسب میلی‌متر است. LS106-ML740 یعنی ۷۴۰ میلی‌متر، نه رزولوشن ۷۴۰.
برگه LS 106 همان سازنده مقیاس DIADUR، خروجی ۱۱ µA، دوره سیگنال ۲۰ میکرومتر، کلاس دقت ±۵ و ±۳ میکرومتر و طول اندازه‌گیری ۲۴۰ تا ۳۰۴۰ میلی‌متر را می‌دهد. این ارقام خانواده‌اند. برای LS703 در کاتالوگ جاری کلاس دقت این کد پیدا نشد. فقط ML نوشته می‌شود. انتخاب طول و سیگنال در تگ خط‌کش خطی است. نمونه شاخص LS703-ML620 کارکرده است. همه خط‌کش‌ها در دسته خط‌کش انکودر هم نشسته‌اند.
دو قلم LB382C با طول ۱۲۴۰ و ۲۸۴۰ میلی‌متر در همین برندند. کاتالوگ خط‌کش‌های NC، خانواده LB را نوار فولادی METALLUR با دوره مدرج ۴۰ میکرومتر برای طول‌های بزرگ معرفی می‌کند. LB را با LS شیشه‌ای عوض نکنید.

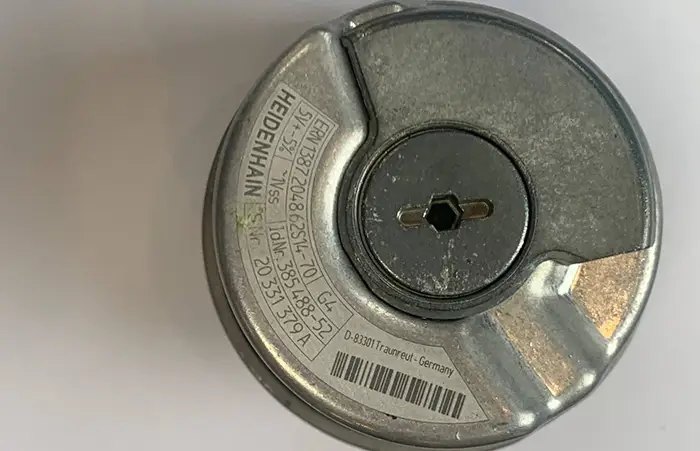

ERN پشت سروو می‌نشیند. ERN 1381 در کاتالوگ Encoders for Servo Drives خروجی سینوسی حدود ۱ Vss و شمار خط ۵۱۲، ۲۰۴۸ یا ۴۰۹۶ دارد. نمونه نو دسته انکودر با پلاک ERN1381020-2048 است. ERN138720486S14-70 خانواده ERN 1387 است: ۲۰۴۸ خط، ۱ Vss و مسیر Z1 برای کموتاسیون. این دو را فقط به‌خاطر ۲۰۴۸ عوض نکنید.
ROD انکودر شفت توپر با کوپلینگ جدا است. ROD 426.0000-1000 در عنوان ۱۰۰۰ خط دارد. کاتالوگ ROD 426 شمار خط ۵۰ تا ۵۰۰۰ را برای خانواده می‌پذیرد. ROD 2271-1024/18000 فقط شناسه روی عنوان است. دقت کاتالوگ جاری برای این کد نوشته نشد.
کوئری تاییدشده این برند «کد های خطای cnc هایدن هاین» است. کنترلر TNC پیام را متنی نشان می‌دهد. خود هایدن‌هاین در FAQ رسمی می‌گوید متن NC را با کلید ERR و سپس HELP و دفترچه همان ماشین بخوانید. شماره را از اینترنت حدس نزنید. شماره خطای ساختگی TNC در این صفحه نیست.
برای خود انکودر، کاتالوگ خط‌کش‌های NC می‌گوید انکودر افزایشی TTL/HTL دامنه را داخلی می‌پاید و سیگنال خطا می‌سازد. سیگنال ۱ Vss را باید الکترونیک پایین‌دست یا ابزار تشخیص آنالوگ ببیند. در رابط‌های مطلق، دو سطح هست: پیام خطا «مقدار موقعیت قابل اعتماد نیست» و هشدار «یک حد داخلی انکودر رسیده است». آلودگی مقیاس، دامنه ضعیف و کابل شیلدنشده علت شایعند، نه لزوماً خود مدرج. روش عمومی ثبت Alarm در عیب‌یابی کنترلر CNC است.
سیزده قلم منتشرشده: ۹ خط‌کش کارکرده و ۴ روتاری (یکی نو). نو یا کارکرده بودن در عنوان همان کالا است، نه تضمین موجودی لحظه‌ای. پلاک را با طول اندازه‌گیری، شمار خط و نوع سیگنال تطبیق دهید.
هر دو یک سبد خط‌کش را نشان می‌دهند. تگ مالک انتخاب بر اساس ML و سری LS است. این صفحه کل برند را معرفی می‌کند.
خیر. ERN روتاری است. LS خطی است.
گام بعد: اگر پلاک LS یا LB است به تگ خط‌کش بروید. اگر ERN یا ROD است به دسته انکودر. کد خطا را بدون متن همان کنترل نسازید.
