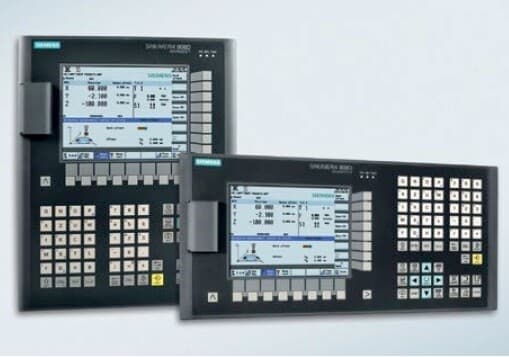

کنترلر زیمنس 808D چیست؟ کاربرد، محدودیت‌ها و چک‌لیست بررسی
کنترلر زیمنس 808D یکی از اعضای خانواده SINUMERIK در محدوده ماشین‌کاری پایه است. شناخت درست آن یعنی پیش از قیمت و خرید، جایگاه سیستم، نوع ماشین، تعداد محور و اسپیندل، اجزای همراه و محدودیت‌های پروژه بررسی شوند. یک نام خانوادگی مانند 808D به‌تنهایی پیکربندی کامل ماشین را مشخص نمی‌کند و شباهت ظاهری پنل‌ها نیز دلیل سازگاری نیست.
این صفحه فقط روی خود 808D تمرکز دارد. اگر باید میان چند معماری برای بازسازی ماشین تصمیم بگیرید، راهنمای انتخاب 808D، 828D یا 840D برای اورهال CNC صفحه مقایسه و تصمیم پروژه است.
جایگاه SINUMERIK 808D چیست؟
زیمنس 808 را به‌عنوان راهکار panel-based و ازپیش‌پیکربندی‌شده برای محدوده entry-level معرفی می‌کند. کاربرد معمول آن به ماشینهای پایه تراش و فرز مربوط است؛ یعنی جایی که دامنه عملکرد، تعداد محورها و پیچیدگی فرایند کنترل‌شده‌تر از ماشینهای چندکاناله یا بسیار پیشرفته است.
عبارت «پایه» به معنی بی‌نیازی از مهندسی نیست. حتی در یک تراش ساده باید محورهای feed، spindle، reference، tool changer، lubrication، chuck، safety و منطق PLC با هم کار کنند. ظرفیت و option دقیق هر سفارش باید از مستندات همان نسخه و شماره فنی کنترل شود.
808D در یک سیستم CNC چه اجزایی را به هم متصل می‌کند؟
سیستم فقط پنل جلوی اپراتور نیست. واحد کنترل، HMI و MCP، PLC logic، driveهای محورها و spindle، motorها، encoder یا feedback، ورودی و خروجی، شبکه و تجهیزات safety زنجیره‌ای واحد می‌سازند. خرابی یا ناسازگاری یک حلقه می‌تواند کل ماشین را متوقف کند.
- NC: مسیر ابزار، interpolation، coordinate و اجرای برنامه ماشین‌کاری را مدیریت می‌کند.
- PLC: توالی‌های ماشین مانند tool changer، lubrication، door و hydraulic را اجرا می‌کند.
- Drive و motor: فرمان حرکت را به گشتاور و سرعت واقعی تبدیل می‌کنند.
- Feedback: موقعیت یا سرعت واقعی را به حلقه کنترل بازمی‌گرداند.
- HMI/MCP: نمایش وضعیت، ورود برنامه و فرمان‌های اپراتور را فراهم می‌کند.
برای تعریف دقیق این نقش‌ها، مقاله کنترلر CNC چیست و چه اجزایی دارد؟ مرجع برندخنثی این خوشه است.
چه زمانی بررسی 808D منطقی است؟
وقتی ماشین تراش یا فرز ساختار نسبتاً ساده، دامنه مشخص عملیات و نیاز توسعه محدود دارد، 808D می‌تواند در فهرست گزینه‌های بررسی قرار گیرد. این جمله به معنی تأیید خودکار برای هر ماشین نیست. ابتدا باید تعداد محورهای واقعی و هم‌زمان، نوع spindle، نیازهای cycle، نوع feedback، interface درایو، تعداد I/O و منطق تجهیزات جانبی ثبت شود.
در پروژه جدید انتخاب اجزا از ابتدا هماهنگ می‌شود. در retrofit، ماشین موجود محدودیت تحمیل می‌کند: ممکن است موتور یا encoder قدیمی interface سازگار نداشته باشد، فضای تابلو کافی نباشد، برنامه PLC مستند نباشد یا MCP و کابل‌ها قابل استفاده مجدد نباشند. هزینه این بخش‌ها گاهی از خود کنترل مهم‌تر است.
محدودیت‌هایی که پیش از انتخاب باید دیده شوند
اگر ماشین چند channel، محورهای زیاد یا هم‌زمان، kinematic پیچیده، option ویژه، integration گسترده یا توسعه آینده قابل توجه می‌خواهد، نباید فقط به دلیل قیمت اولیه پایین‌تر 808D را انتخاب کرد. در این وضعیت ابتدا نیاز عملکردی نوشته و سپس معماری متناسب تعیین می‌شود.
از طرف دیگر، بزرگ‌تر انتخاب‌کردن کنترل نیز همیشه مزیت نیست. معماری پیچیده‌تر می‌تواند هزینه hardware، license، engineering، commissioning، آموزش و نگهداری را افزایش دهد. هدف، انتخاب کمترین یا بیشترین مدل نیست؛ هدف پیکربندی قابل پشتیبانی برای نیاز واقعی ماشین است.
چک‌لیست بررسی یک سیستم 808D موجود
- از پلاک و برچسب همه اجزا عکس واضح بگیرید؛ نام «808D» جای شماره فنی کامل را نمی‌گیرد.
- مدل ماشین، سازنده، سال ساخت، نوع تراش یا فرز و تعداد محور و spindle را ثبت کنید.
- نسخه نرم‌افزار، optionهای فعال و وضعیت backup یا archive را مشخص کنید.
- شماره فنی drive، motor، encoder، پنل، MCP و moduleهای I/O را جداگانه ثبت کنید.
- نوع شبکه و اتصال میان کنترل، drive و تجهیزات جانبی را از مدار و مستندات استخراج کنید.
- علت تعویض را روشن کنید: خرابی قطعه، نبود قطعه یدکی، نیاز تولید یا بازسازی کامل.
- زمان توقف مجاز، دسترسی نیروی commissioning و برنامه آموزش اپراتور را در برآورد بیاورید.
خرید قطعه جای مهندسی سازگاری را نمی‌گیرد
در دسته سیستم کنترل و کنترلر CNC می‌توانید خانواده‌های قطعه را مرور کنید و در هاب محصولات زیمنس به سایر اجزای اکوسیستم برسید. با این حال، موجودبودن یک قطعه یا یکسان‌بودن کانکتور به معنی plug-and-play بودن آن نیست.
پیش از استعلام، فهرست بالا را آماده کنید و از طریق تماس با صنعت پارت بفرستید. نتیجه بررسی باید مشخص کند کدام اجزا حفظ می‌شوند، کدام اجزا تعویض می‌شوند و مسئولیت PLC، parameter، commissioning و تست ایمن بر عهده چه کسی است.
سؤالات متداول کنترلر زیمنس 808D
کنترلر زیمنس 808D برای چه ماشینهایی طراحی شده است؟
808D در جایگاه entry-level برای ماشینهای پایه تراش و فرز مطرح است؛ تناسب نهایی به تعداد محور، spindle، drive، feedback، I/O و optionهای همان پیکربندی وابسته است.
آیا 808D برای هر پروژه اورهال CNC مناسب است؟
خیر. ماشینهای چندکاناله، حرکت پیچیده، optionهای ویژه یا نیاز توسعه ممکن است به معماری دیگری احتیاج داشته باشند.
آیا میتوان همه سرووها و انکودرهای قدیمی را حفظ کرد؟
فقط پس از تأیید interface، bus، feedback، توان، safety و ابزار commissioning براساس مستندات همان اجزا.
برای استعلام 808D چه اطلاعاتی لازم است؟
نوع ماشین، شماره فنی اجزا، تعداد محورها، drive و motor، feedback، I/O، شبکه، backup و optionهای مورد نیاز را آماده کنید.
