IGBT چیست؟ مزایا و معایب در درایو و اینورتر صنعتی
IGBT چیست؟ ترانزیستور دوقطبی با گیت عایق؛ کلید قدرت در طبقه اینورتر درایو و اینورتر صنعتی. این مطلب مالک تعریف است، نه صفحه فروش ماژول. خرید اینورتر در دسته اینورتر است. نقش درایو در مطلب سروو درایو چیست جدا شده. موجودی را از این صفحه قطعی نگیرید.
IGBT چیست
نام کامل Insulated Gate Bipolar Transistor است. سه پایه دارد: گیت، کلکتور، امیتر. گیت مثل MOSFET با ولتاژ کنترل میشود؛ مسیر کلکتور-امیتر مثل BJT جریان بالا را با افت هدایت نسبتاً کم عبور میدهد. این ترکیب برای ولتاژهای صنعتی درایو ساخته شده، نه برای سوئیچینگ فرکانسرادیویی.
ماژول قدرت داخل اینورتر معمولاً چند IGBT بهعلاوه دیود هرزگرد است، نه یک قطعه گسسته روی برد کنترل. تعویض ماژول یعنی تعمیر طبقه قدرت. آن را با خرابی کارت کنترل یا انکودر یکی نگیرید.
نقش در درایو و اینورتر صنعتی

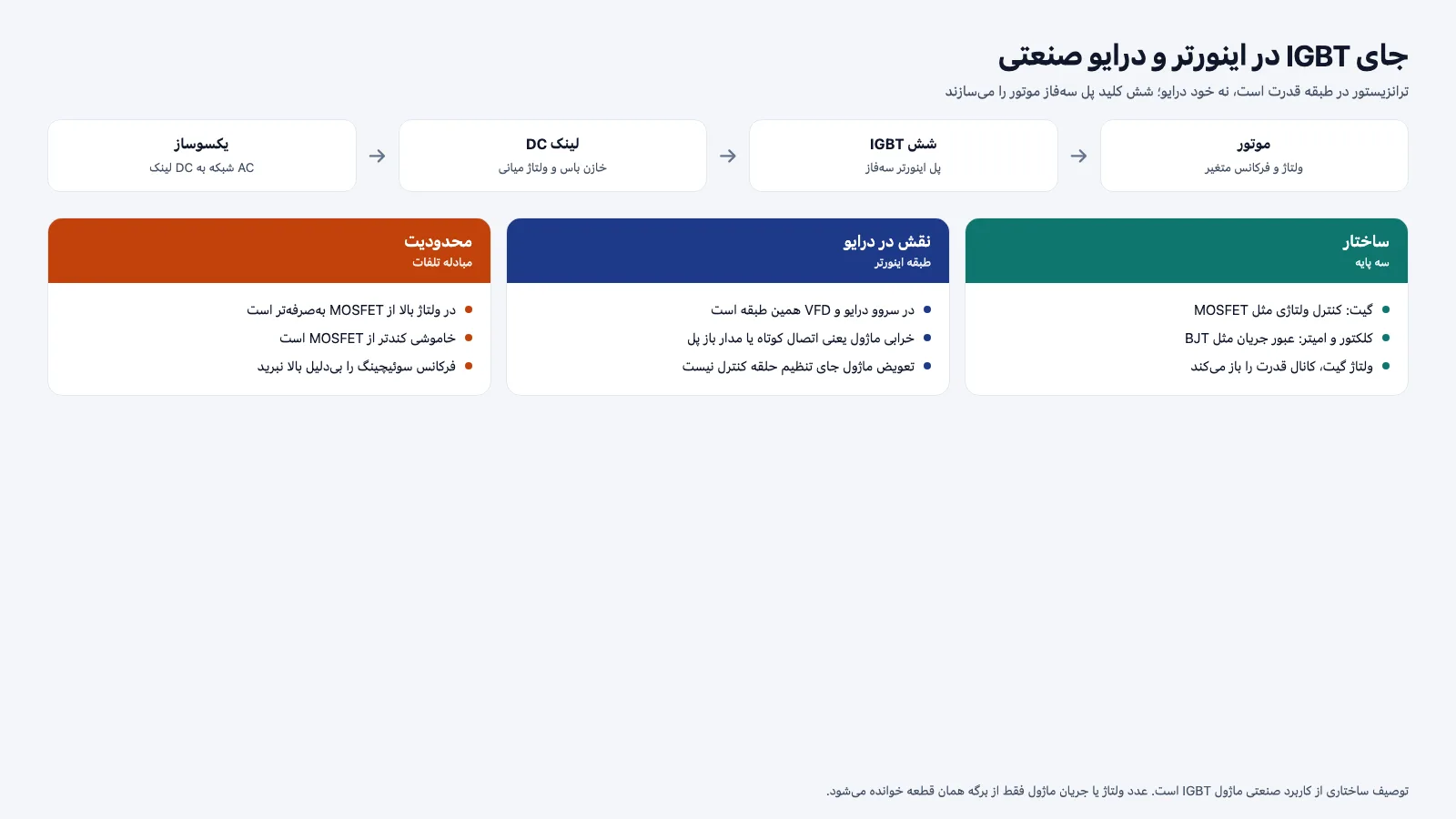

در اینورتر فرکانس متغیر و در سروو درایو مسیر یکی است: شبکه یکسو میشود، خازن لینک DC ولتاژ میانی را نگه میدارد، و پل اینورتر با کلیدزنی IGBT ولتاژ و فرکانس متغیر به موتور میدهد. شش کلید برای سه فاز کافی است؛ ماژولهای صنعتی اغلب همین پل را در یک بسته میگذارند.
سروو درایو زیمنس همین طبقه قدرت را دارد؛ انتخاب خانواده درایو در تگ سروو درایو زیمنس است. این مطلب شماره فنی درایو را انتخاب نمیکند. اگر آلارم درایو «overcurrent» یا اتصال کوتاه پل است، مسیر عیبیابی از ماژول میگذرد؛ اگر آلارم انکودر یا پارامتر است، IGBT را عوض نکنید.
هیتسینک و فن بخشی از همان طبقه است. ماژول بدون انتقال حرارت درست، حتی اگر الکتریکی سالم باشد، در بار نامی دوام نمیآورد. خمیر حرارتی خشک، فیلتر گرفته و فن ایستاده همان آلارم اضافه جریان یا اضافه دما را میسازند. گشتاور پیچ ماژول روی هیتسینک را از برگه همان قطعه بخوانید؛ سفتکردن حدسی پایه را میشکند.
درایور گیت روی برد کنترل، ولتاژ گیت را میسازد. اگر تغذیه درایور افت کند، کلید در ناحیه خطی میماند و تلفات ناگهان بالا میرود. بعد از انفجار ماژول، همان برد درایور را هم بررسی کنید؛ ماژول نو روی درایور آسیبدیده دوباره میسوزد. این را با «سوختن بیدلیل IGBT» یکی نکنید.
مزایا و محدودیتها
| موضوع | آنچه در درایو صنعتی میبینید |
|---|---|
| کنترل | ولتاژ گیت؛ جریان گیت نسبت به BJT خیلی کمتر است |
| ولتاژ و جریان | برای لینک DC صدها ولت و جریان موتور صنعتی مناسب است |
| تلفات هدایت | در جریان بالا معمولاً از MOSFET همان ولتاژ بهتر است |
| تلفات کلیدزنی | خاموشی کندتر از MOSFET؛ دنباله جریان هنگام قطع |
| فرکانس | برای درایو چند کیلوهرتز رایج است؛ فرکانس بیدلیل بالا تلفات و EMI را زیاد میکند |
مزیت اصلی در همین بازه ولتاژ-جریان درایو است. محدودیت اصلی زمان خاموشی و حساسیت به اتصال کوتاه و دمای هیتسینک است. عدد Vce(sat) یا جریان نامی را فقط از برگه همان ماژول بخوانید؛ اینجا رقم ساخته نمیشود.
تفاوت با MOSFET و BJT
| معیار | IGBT | MOSFET | BJT قدرت |
|---|---|---|---|
| فرمان | ولتاژ گیت | ولتاژ گیت | جریان بیس |
| بازهای که در درایو میدرخشد | ولتاژ بالا، جریان بالا، فرکانس متوسط | فرکانس بالاتر، ولتاژ پایینتر | هدایت خوب، فرمان سختتر |
| خاموشی | دنباله جریان دوقطبی | سریعتر | ذخیره حامل |
در اینورتر صنعتی چندصد ولت، MOSFET جایگزین یکبهیک IGBT نیست. در منبع تغذیه سوئیچینگ فرکانس بالا، IGBT لزوماً بهتر نیست. انتخاب از ولتاژ لینک، جریان موتور و فرکانس حامل است، نه از نام ترانزیستور.
چه زمانی ماژول را عوض کنیم
علائم رایج طبقه قدرت: فیوز لینک، بوی سوختگی، اتصال کوتاه روی خروجی موتور، آلارم اضافه جریان بلافاصله بعد از Enable. قبل از باز کردن ماژول، بار مکانیکی گیر، کابل موتور و اتصال کوتاه خروجی را رد کنید. تعویض ماژول بدون هیتسینک تمیز، گشتاور پیچ مشخص و درایور گیت سالم، عمر کوتاه میسازد.
ماژول را با ولتاژ و جریان نامی و توپولوژی همان درایو بسنجید. قطعه «قویتر» با پایه متفاوت جایگزین نیست. پایهبندی، ترتیب فاز و دیود هرزگرد داخلی باید همان خانواده باشد. موازی کردن دو ماژول بدون طراحی سازنده درایو مجاز نیست. صنعت پارت نمایندگی سازنده نیمههادی نیست؛ موجودی ماژول را جدا استعلام کنید.
در اینورترهای فشرده، ماژول و یکسوساز گاهی در یک بسته PIM هستند. تعویض فقط «سه IGBT بالا» در آن بسته ممکن نیست. پلاک درایو و کد ماژول را با هم بخوانید. اگر درایو زیمنس است، ابتدا خانواده 6SL را از تگ سروو درایو جدا کنید، بعد به طبقه قدرت برسید.
پرسشهای پرتکرار
IGBT همان اینورتر است؟
خیر. IGBT کلید داخل طبقه قدرت است. اینورتر سامانه کامل یکسوساز، لینک DC، پل و کنترل است.
خرابی IGBT یعنی درایو را کامل عوض کنیم؟
نه لزوماً. اگر کارت کنترل و فیدبک سالم است، مسیر تعمیر ماژول است. اگر بورد کنترل هم آسیب دیده، فقط ماژول کافی نیست.
فرکانس حامل را بالا ببریم تا موتور نرمتر کار کند؟
تا حدی بله، ولی تلفات کلیدزنی IGBT و گرمای هیتسینک حد میگذارد. از توصیه سازنده همان درایو خارج نشوید.
این صفحه قیمت IGBT میدهد؟
خیر. تعریف است. اینورتر را از دسته اینورتر و درایو زیمنس را از تگ سروو درایو استعلام کنید.
گام بعد: اگر سؤال «کلید قدرت چیست» است همینجا بمانید. اگر سؤال «کدام اینورتر» است به دسته اینورتر بروید. اگر سؤال «درایو چیست» است به مطلب سروو درایو بروید.
