اینورتر صنعتی چیست و چگونه دور موتور را کنترل میکند؟
اینورتر صنعتی یا درایو فرکانس متغیر (VFD) تجهیزی است که با کنترل فرکانس و ولتاژ خروجی، سرعت و گشتاور موتور AC را مدیریت میکند. در گفتوگوی صنعتی، منظور از «اینورتر» معمولاً همین درایو موتور است؛ نه اینورتر خورشیدی و نه UPS. انتخاب و تنظیم درست VFD میتواند راهاندازی نرمتر، کنترل بهتر فرایند و در بارهای مناسب کاهش مصرف انرژی را ممکن کند، اما هر کاربرد و هر موتوری الزاماً از یک روش یا یک مدل یکسان نتیجه نمیگیرد.
این راهنما محتوای مفید دو مقاله قبلی را در یک URL پایدار جمع میکند: ابتدا ساختار و عملکرد درایو را توضیح میدهد، سپس تفاوت آن با مبدل خورشیدی و UPS، کاربردها، محدودیتها و معیارهای انتخاب را بررسی میکند. برای مشاهده خانوادههای موجود میتوانید صفحه اینورتر زیمنس را ببینید؛ تصمیم نهایی باید با پلاک موتور، نوع بار و manual شماره فنی دقیق انجام شود.
اینورتر صنعتی چگونه دور موتور را کنترل میکند؟
سرعت سنکرون موتور AC به فرکانس تغذیه و تعداد قطبها وابسته است. VFD با ساختن خروجی سهفاز با فرکانس قابل تنظیم، نقطه کار موتور را تغییر میدهد. در عمل سرعت واقعی موتور القایی اندکی کمتر از سرعت سنکرون است و اختلاف آن با بار تغییر میکند؛ بنابراین تبدیل مستقیم فرکانس به دور، بدون درنظرگرفتن لغزش و مشخصات موتور، یک تخمین ساده است نه اندازهگیری قطعی.

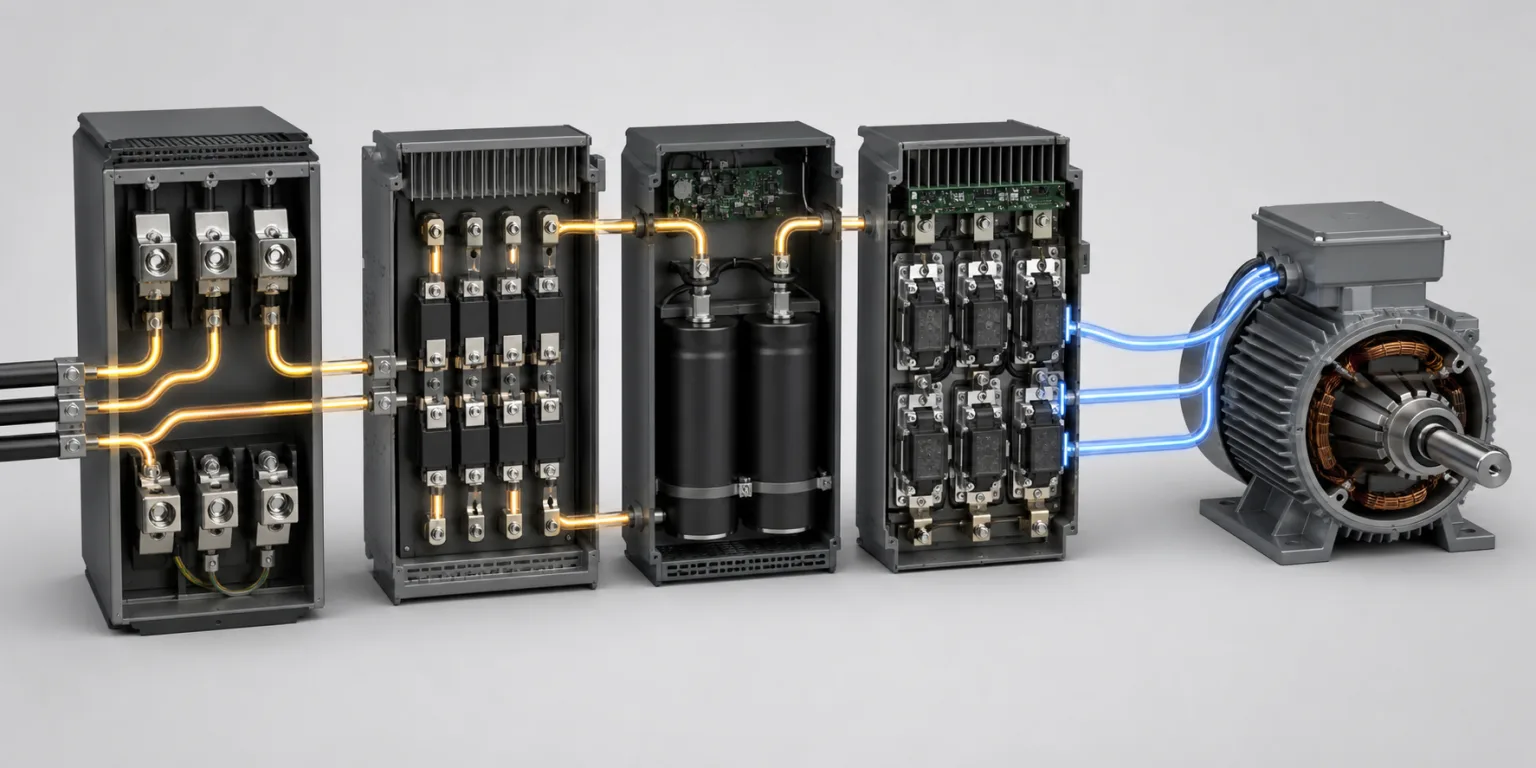

مسیر توان در یک درایو رایج سه بخش اصلی دارد. یکسوکننده برق AC ورودی را به DC تبدیل میکند؛ خازنها و اجزای DC link ولتاژ میانی را تثبیت میکنند؛ سپس مرحله اینورتر با کلیدهای قدرت، معمولاً IGBT، پالسهای PWM را میسازد. مؤلفه اصلی این پالسها در موتور مانند ولتاژ سهفاز با فرکانس موردنیاز عمل میکند. به همین دلیل توصیف «تبدیل DC به AC» از نظر مرحله خروجی درست است، اما برای فهم VFD صنعتی باید یکسوکننده، DC link، کنترل و حفاظت را هم دید.
کنترل V/f و کنترل برداری چه تفاوتی دارند؟
در کنترل V/f، درایو نسبت ولتاژ به فرکانس را در محدوده کاری مدیریت میکند. این روش برای بسیاری از کاربردهای عمومی مانند فن، پمپ و نوار نقاله ساده مناسب است. تنظیم نادرست بوست ولتاژ، حد جریان یا زمان شتاب میتواند باعث داغی، ناتوانی در راهاندازی یا خطای اضافهجریان شود.
کنترل برداری مدل دقیقتری از شار و گشتاور موتور بهکار میگیرد و برای پاسخ دینامیکی یا کنترل گشتاور بهتر استفاده میشود. بعضی پیادهسازیها بدون انکودر و بعضی با فیدبک سرعت کار میکنند. وجود نام «vector» روی درایو بهتنهایی تضمینکننده نتیجه نیست؛ دادههای پلاک، شناسایی موتور، کیفیت کابلکشی و تنظیم حلقه کنترل باید با manual همان مدل هماهنگ باشد.
تفاوت VFD صنعتی با اینورتر خورشیدی و UPS
| تجهیز | هدف اصلی | ورودی معمول | بار یا خروجی هدف | معیار کلیدی انتخاب |
|---|---|---|---|---|
| VFD صنعتی | کنترل سرعت و گشتاور موتور | برق AC شبکه | موتور AC سهفاز | جریان موتور، نوع بار و اضافهبار |
| اینورتر خورشیدی | تبدیل توان پنل و مدیریت اتصال به بار یا شبکه | DC آرایه خورشیدی | شبکه یا مصرفکننده AC | آرایه، MPPT، شبکه و حفاظت DC |
| UPS | تداوم تغذیه هنگام اختلال برق | شبکه و باتری | بارهای الکتریکی تعیینشده | توان ظاهری، زمان پشتیبانی و نوع بار |
هر سه تجهیز ممکن است مرحلهای برای تبدیل DC به AC داشته باشند، اما معماری، کنترل، حفاظت و هدفشان متفاوت است. خروجی PWM یک VFD برای تغذیه مستقیم موتور طراحی شده و نباید مانند برق عمومی یک UPS یا خروجی همگام با شبکه یک اینورتر خورشیدی فرض شود.
کاربردهای اصلی اینورتر صنعتی
فن، پمپ و کمپرسور
وقتی نیاز فرایند متغیر است، کنترل سرعت میتواند جایگزین بخشی از کنترل مکانیکی مانند دمپر یا شیر خفهکن شود. میزان صرفهجویی ثابت و تضمینشده نیست؛ به منحنی بار، ساعات کار، نقطه بهرهبرداری و تنظیم سیستم بستگی دارد. پیش از ادعای درصد صرفهجویی باید اندازهگیری توان و پروفایل واقعی کار انجام شود.
نوار نقاله، میکسر و ماشینآلات
درایو امکان شتاب و توقف کنترلشده، محدودکردن جریان و هماهنگی سرعت بخشهای خط را فراهم میکند. بارهای گشتاور ثابت، ضربهای یا دارای اینرسی بالا ممکن است به ظرفیت اضافهبار، مقاومت ترمز یا راهکار بازتولید انرژی نیاز داشته باشند. برای تصمیم دقیقتر، راهنمای انتخاب توان اینورتر براساس موتور جریان، duty cycle و شرایط محیطی را مرحلهبهمرحله بررسی میکند.
راهاندازی نرم و حفاظت فرایند
رمپ شتاب میتواند تنش مکانیکی تسمه، کوپلینگ و گیربکس را کاهش دهد، ولی VFD جایگزین طراحی مکانیکی و حفاظت مستقل ایمنی نیست. حفاظت اضافهجریان یا حرارتی داخلی نیز فقط وقتی قابل اتکاست که داده موتور و شرایط کار درست وارد شده باشد. مدار توقف اضطراری و الزامات ایمنی ماشین باید جداگانه طراحی و اعتبارسنجی شوند.
مزایا و محدودیتهایی که باید همزمان دید
- کنترل فرایند: تنظیم پیوسته سرعت، گشتاور یا فشار در محدوده مجاز موتور.
- کاهش تنش راهاندازی: محدودکردن شتاب و جریان نسبت به اتصال مستقیم، در صورت تنظیم درست.
- امکان ارتباط: فرمان و مانیتورینگ از PLC یا شبکه صنعتی، بسته به Control Unit و option انتخابی.
- هزینه و پیچیدگی: نیاز به تابلو، تهویه، تنظیم پارامتر و نیروی متخصص.
- هارمونیک و EMC: کلیدزنی میتواند نویز هدایتشده و تشعشعی ایجاد کند؛ کابل، شیلد، زمین و فیلتر باید مطابق manual اجرا شوند.
- اثر روی موتور: طول کابل، فرکانس کلیدزنی، dv/dt و کار طولانی در دور پایین میتواند محدودیت عایقی یا خنککاری ایجاد کند.
از V20 تا G120؛ کدام مسیر را ادامه دهیم؟
برای کاربرد ساده و تکرارشونده، یک درایو compact با راهاندازی سریع میتواند کافی باشد. وقتی شبکه صنعتی، توابع کنترلی گستردهتر، توسعه آینده یا ساختار ماژولار اهمیت دارد، خانوادهای مانند G120 بررسی میشود. این گزاره جای انتخاب مدل نیست؛ ولتاژ، جریان، Power Module، Control Unit و firmware باید با هم سازگار باشند. مقاله مقایسه اینورتر زیمنس V20 و G120 این تفاوت را تصمیممحور توضیح میدهد.
اگر پروژه با چند تجهیز زیمنس یکپارچه میشود، در هاب محصولات زیمنس میتوانید خانوادههای PLC، HMI، کنترلر و درایو را کنار هم ببینید. این لینک برای مشاهده ساختار محصولات است و به معنی سازگاری خودکار هر دو شماره فنی نیست.
چکلیست پیش از انتخاب یا جایگزینی VFD
- عکس واضح پلاک موتور و کد کامل درایو موجود را ثبت کنید.
- ولتاژ و تعداد فاز ورودی، جریان نامی موتور، فرکانس، توان، دور و اتصال ستاره یا مثلث را مشخص کنید.
- نوع بار، گشتاور راهاندازی، تعداد استارت، زمان شتاب و توقف و duty cycle را بنویسید.
- دمای تابلو، ارتفاع، گردوغبار، تهویه، طول کابل موتور و الزامات EMC را بررسی کنید.
- ورودی و خروجی، شبکه، انکودر، ترمز و توابع ایمنی موردنیاز را فهرست کنید.
- کل شماره سفارش و manual همان نسخه را تطبیق دهید؛ فقط به kW یا نام خانواده تکیه نکنید.
پرسشهای متداول اینورتر صنعتی
آیا اینورتر صنعتی همان VFD است؟
در بازار اتوماسیون ایران، «اینورتر صنعتی» معمولاً به VFD یا درایو فرکانس متغیر موتور AC گفته میشود. در مهندسی قدرت، واژه inverter معنای عمومیتری دارد؛ بنابراین کاربرد تجهیز باید روشن باشد.
آیا اینورتر همیشه مصرف برق را کم میکند؟
خیر. کاهش مصرف به نوع بار و پروفایل کار بستگی دارد و در فن و پمپ با نیاز متغیر معمولاً فرصت بیشتری وجود دارد. برای بار با سرعت ثابت یا انتخاب و تنظیم نادرست، صرفهجویی تضمینشده نیست.
آیا میتوان فقط با توان kW موتور، درایو را انتخاب کرد؟
خیر. جریان پلاک، ولتاژ، نوع بار، اضافهبار، duty cycle، دما و ارتفاع باید بررسی شوند. گاهی دو موتور با توان برابر جریان یا شرایط راهاندازی متفاوت دارند.
آیا VFD میتواند موتور تکفاز را کنترل کند؟
این موضوع به نوع موتور و مدل درایو بستگی دارد. بسیاری از VFDهای صنعتی برای موتور سهفاز طراحی شدهاند؛ اتصال موتور یا خازن تکفاز بدون تأیید صریح manual میتواند به خطا یا آسیب منجر شود.
برای جایگزینی درایو قدیمی چه اطلاعاتی لازم است؟
کد کامل درایو، پلاک موتور، برق ورودی، سیمبندی، روش کنترل، شبکه، I/O، ترمز، ابعاد تابلو و نسخه نرمافزار را جمع کنید. مشابهبودن توان یا ظاهر برای جایگزینی کافی نیست.
