کابلهای صنعتی CNC راهنمای کامل برای انتخاب و کاربرد
در دنیای صنعت، ماشینهای CNC (کنترل عددی کامپیوتری) نقش مهمی در تولید دقیق و اتوماتیک قطعات دارند. یکی از اجزای حیاتی این سیستمها، کابلهای صنعتی CNC هستند که ارتباط بین کنترلر، موتور، انکودر، سنسورها و سایر تجهیزات را برقرار میکنند. انتخاب کابل مناسب میتواند عملکرد سیستم، عمر مفید تجهیزات و دقت تولید را تحت تأثیر قرار دهد. در این مقاله به بررسی انواع کابلهای صنعتی CNC، ویژگیها، نکات فنی و کاربردهای آنها میپردازیم.
اهمیت کابلهای صنعتی CNC
کابلها در ماشینهای CNC نقش مشابه شریانها در بدن انسان دارند. این کابلها جریان برق و سیگنالهای کنترل را منتقل میکنند و کیفیت و ایمنی سیستم به آنها وابسته است. کابلهای نامناسب یا بیکیفیت میتوانند باعث مشکلات زیر شوند:
- اختلال در انتقال سیگنالها و کاهش دقت حرکت
- افزایش نویز الکتریکی و خطاهای عملکردی
- خرابی سریع تجهیزات مانند سروو موتور یا انکودر
- خطرات ایمنی برای اپراتور و ماشین
بنابراین استفاده از کابلهای با استاندارد صنعتی و مناسب با کاربرد، از ضروریات هر پروژه CNC است.
انواع کابلهای صنعتی CNC
کابلهای صنعتی CNC بر اساس کاربرد، جنس، مقاومت در برابر شرایط محیطی و نوع سیگنال، به چند دسته اصلی تقسیم میشوند:
کابلهای قدرت (Power Cables)
این کابلها برای انتقال جریان برق به موتورهای سروو، موتورهای اسپیندل و سایر مصرفکنندههای قدرتی استفاده میشوند. ویژگیهای مهم آنها شامل:
- مقاومت بالا در برابر حرارت: معمولاً تا ۹۰ درجه سانتیگراد
- انعطافپذیری مناسب: برای استفاده در بازوهای متحرک یا کابلکانیهای ماشین
- مقاومت در برابر روغن و مواد شیمیایی: برای محیطهای صنعتی
کابلهای سیگنال (Signal Cables)
کابلهای سیگنال اطلاعات بین کنترلر و تجهیزات اندازهگیری یا حسگرها را منتقل میکنند، مانند انکودر یا سنسورها. ویژگیها:
- حداقل تداخل الکترومغناطیسی (EMI): جلوگیری از نویز و خطا در سیگنال
- انعطافپذیری بالا: مخصوصاً در ماشینهای با حرکات سریع
- سیمهای چند رشتهای با شیلد: برای محافظت از سیگنالها

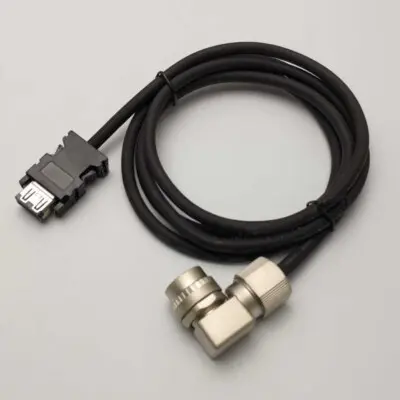

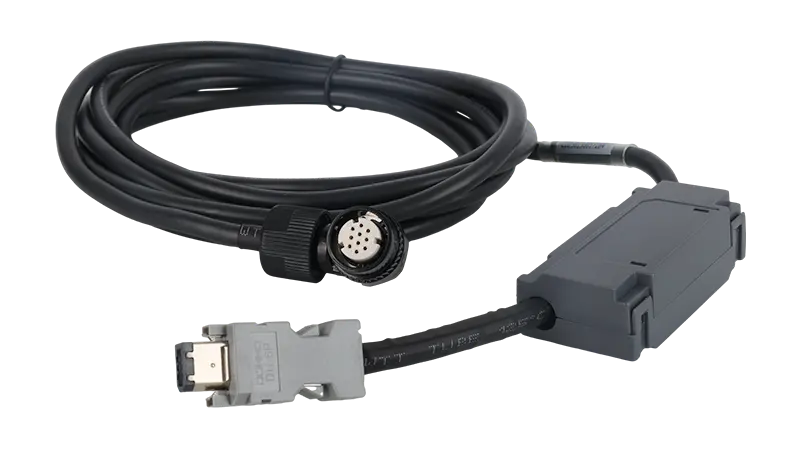

کابلهای انکودر (Encoder Cables)
انکودرها برای تعیین موقعیت دقیق محور استفاده میشوند و کابل آنها باید سرعت انتقال بالا و نویز کم داشته باشد. مشخصات:
- سیمهای تابیده (Twisted Pair): کاهش تداخل نویز
- شیلدینگ کامل: حفاظت در برابر EMI
- انعطافپذیری برای حرکت مداوم: در بازوهای ربات یا محورهای CNC
کابلهای فلت یا تخت (Flat Cables)
برای مسیرهای کوتاه و حرکت محدود محور مناسب هستند. ویژگیها:
- انعطافپذیری در حرکتهای خطی
- سازگاری با کانالهای کابل (Cable Drag Chain)
- انتقال سیگنال و قدرت در یک کابل واحد
نکات مهم در انتخاب کابل CNC
انتخاب کابل مناسب نیازمند بررسی دقیق چند عامل است:
جریان و ولتاژ
کابل باید توانایی عبور جریان مورد نیاز موتور و تجهیزات را داشته باشد. استفاده از کابل با قطر کم میتواند باعث گرم شدن و آسیب شود.
نوع سیگنال
برای سیگنالهای دیجیتال و آنالوگ، کابلهای شیلددار یا تابیده (Twisted Pair) مناسبتر هستند تا نویز کاهش یابد.
طول کابل
هرچه طول کابل بیشتر باشد، افت ولتاژ و نویز افزایش مییابد. طراحی مسیر کابل باید کوتاهترین و امنترین مسیر را داشته باشد.
انعطافپذیری و مقاومت مکانیکی
کابلهایی که در بازوهای متحرک یا در کانال کابل قرار میگیرند باید مقاومت خمشی بالایی داشته باشند و در برابر شکستن یا ترک خوردن مقاوم باشند.
مقاومت در برابر محیط
در محیطهای صنعتی، کابل ممکن است در معرض روغن، گرد و غبار، حرارت یا مواد شیمیایی باشد. کابلهای با پوشش PVC، PUR یا مواد مقاوم دیگر توصیه میشوند.
برندها و استانداردهای متداول
برخی از برندهای معتبر کابل CNC شامل:
- Siemens: کابلهای صنعتی با کیفیت بالا و سازگار با سیستمهای سروو و کنترلر Siemens
- igus: کابلهای مخصوص حرکت مداوم در کانال کابل (Drag Chain)
- Lapp Group: انواع کابلهای قدرت و سیگنال با استاندارد اروپایی
استانداردهای مهمی که کابلها باید رعایت کنند:
- UL و CE: برای ایمنی و کیفیت
- RoHS: عدم استفاده از مواد سمی
- ISO 9001: تضمین کیفیت تولید
نصب و نگهداری کابلهای CNC
برای افزایش عمر و عملکرد کابلها، نصب و نگهداری صحیح اهمیت دارد:
- مسیر کابلها را کوتاه و مستقیم نگه دارید. از پیچش یا کشش بیش از حد جلوگیری کنید.
- استفاده از کانال کابل (Cable Drag Chain) برای مسیرهای متحرک.
- بررسی و تعویض دورهای کابلها برای جلوگیری از قطعی یا فرسودگی.
- اتصالات مناسب و محکم برای جلوگیری از قطعی سیگنال یا ایجاد جرقه.
- جلوگیری از تماس با منابع حرارتی یا مواد شیمیایی که میتواند پوشش کابل را خراب کند.
نکات تخصصی برای بهینهسازی عملکرد
- در سیستمهای CNC با سرعت بالا، استفاده از کابلهای انکودر با شیلد کامل و سیمهای تابیده ضروری است.
- برای ماشینهای چند محور، استفاده از کابلهای ترکیبی Power + Signal میتواند تعداد کابلها را کاهش دهد و نصب را آسانتر کند.
- استفاده از کابلهای با مقاومت کششی بالا در بازوهای ربات و محورهای CNC باعث کاهش خرابی و توقفهای ناخواسته میشود.
- در صورت نیاز به طول زیاد کابل، از بوستکنندهها یا کابلهای مخصوص افت ولتاژ کم استفاده کنید.
جمعبندی
کابلهای صنعتی CNC نقش حیاتی در عملکرد دقیق و ایمن ماشینها دارند. انتخاب کابل مناسب با توجه به نوع موتور، سیگنال، طول مسیر و محیط کار، عمر مفید تجهیزات و کیفیت تولید را تضمین میکند. برندهای معتبر مانند Siemens، igus و Lapp Group استانداردهای لازم برای عملکرد صنعتی را ارائه میدهند. با نصب و نگهداری صحیح کابلها، میتوان از اختلالات، خرابی و هزینههای اضافی جلوگیری کرد.
